ISOL-CAR 92 ИЗОЛИРОВАННЫЙ КОНТАКТНЫЙ РЕЛЬС ДЛЯ ЭЛЕКТРОПИТАНИЯ КРАНОВ

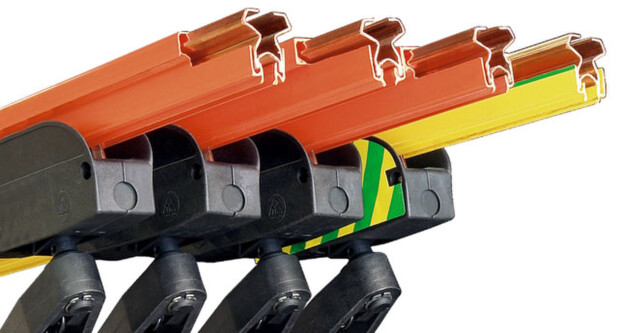

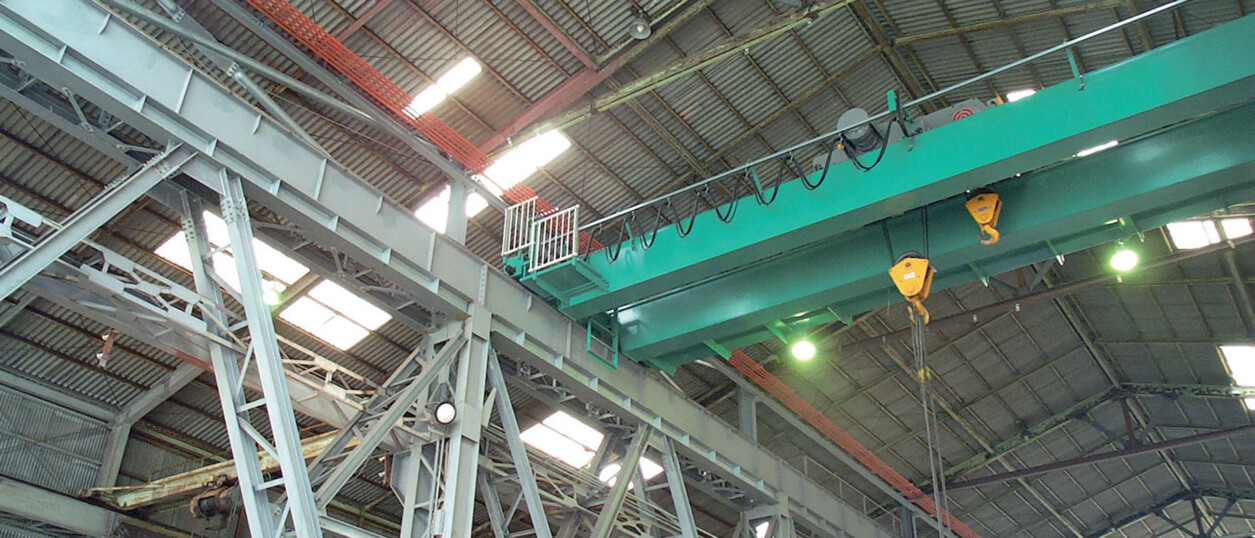

Токоподвод Cariboni серии ISOL-CAR 92 это однофазный изолированный контактный рельс. Isolcar рекомендуется для подвода питания к мощным потребителям, например мощным кранам, подъемноё технике с непрерывной нагрузкой до 500A.
Проводник сделан из меди (200А, 350А и 500А) или из оцинкованной стали (110А).
Перейти в раздел
каталоги и инструкции
Преимущества ISOL-CAR 92:
• Надежный шинопровод
• Легкая и быстрая установка
• Возможна установка как внутри, так и снаружи, во влажных и запыленных помещениях
• Неограниченное количество проводников
• Легкие проверка и осмотр
• Практически отсутствие расходов на техническое обслуживание
Технические характеристики / Диапазон токов при температуре 25 ° C /А | ||||
| Ток, А | 110 | 200 | 350 | 500 |
| DC -50% | 160 | 300 | 500 | 700 |
| Материал | Сталь | Медь | Медь | Медь |
| Сечении, мм2 | 90 | 54 | 100 | 170 |
| Сопротивление, Ом/м*10-4 | 18,9 | 3,3 | 1,78 | 1,05 |
Полное сопротивление при 50 Гц Ом/м*10-4 | 18,95 | 3,57 | 2,35 | 1,82 |
Рабочее напряжение, В | 600 | |||
| Длина секций, м | 4,5 | |||
Минимальное расстояние между рельсами, для тока 350-500А, мм | 50 мм | |||
| Максимальная скорость перемещения метров /мин | 200 | |||

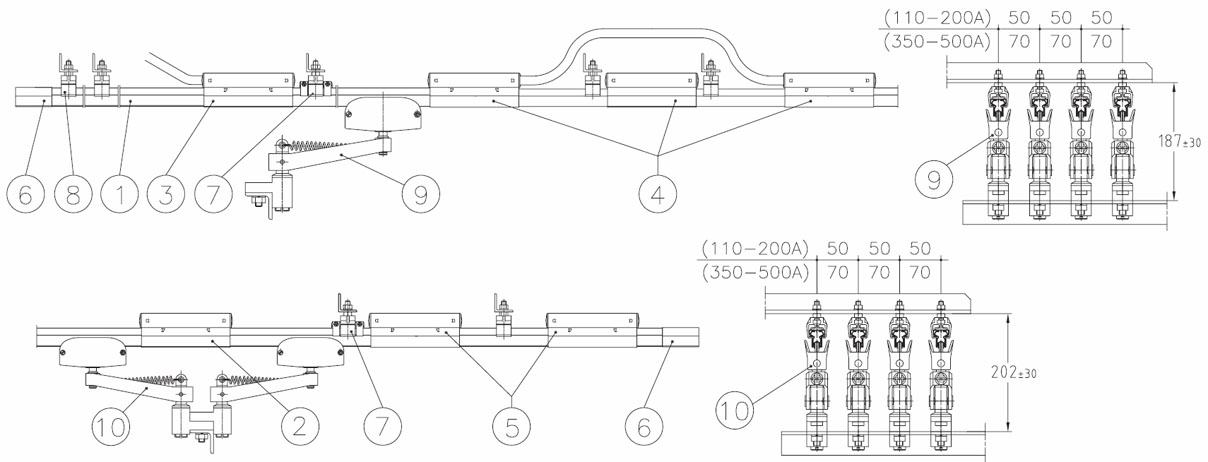

Основные элементы
1. Изолированный токосъёмный рельс
2. Стыковочная муфта
3. Питающая муфта
4. Секция расширения
5. Изолирующая секция
6. Торцевая крышка
7. Подвесной кронштейн для точки фиксации
8. Подвесной кронштейн
9. Опорная подвеска
10. Одинарный и двойной токосъёмник
