Компания Osvaldo Cariboni Lecco

Компания "Osvaldo Cariboni Lecco" S.p.A. (Италия) с 1946 года разрабатывает и производит троллейные токоподводы и широкий спектр оборудования для энергоснабжения движущихся объектов, железнодорожных и трамвайных инфраструктур.

С 2012 года Cariboni входит в состав группы Alstom. Центр передового опыта Alstom, основанный в Lecco, имеет 110-летний опыт проектирования и производства компонентов передачи энергии для железнодорожной инфраструктуры, электростанций и других объектов.

Ассортимент троллейных шинопроводов Cariboni
• Троллейный шинопровод Mini Atollo 40-60А
• Троллейный шинопровод Atollo Cariboni 70-100-140А, 200А
• Троллейный токоподвод ALINOX HP 400-550A
• Троллейный токоподвод ALINOX HP 900-1300A
• Контактный шинопровод Cariboni ISOL-CAR92
• Контактный шинопровод Cariboni Powerline 14
• Контактный шинопровод Cariboni ISOLCAR
• Контактный шинопровод Cariboni SPEED
• Контактные рельсы Cariboni BI-ME

Ассортимент токосъемников Cariboni:

Токосъёмные каретки Cariboni серии ATOLLO

• Токосъемная каретка с контактными башмаками на 35А (Линия тип "С")

• Токосъемная каретка с контактными башмаками на 35А (Линия тип "Р")

• Токосъемная каретка с контактными башмаками на 70А (Линия тип "С/Р")

• Двойная токосъемная каретка с контактными башмаками в комплекте с механизмом сцепления для общей амперной нагрузки на 70А (2х35 А) (Линия тип "С")

• Двойная токосъемная каретка с контактными башмаками в комплекте с механизмом сцепления - для общей амперной нагрузки на 70А (2х35 А) (Линия тип "Р")

• Двойная токосъемная каретка с контактными башмаками в комплекте с механизмом сцепления - для общей амперной нагрузки на 140А (2х70 А) (Линия тип "С/Р")

• Токосъемная каретка для изгибов с 4 контактными башмаками на 35А (Линия тип "С/Р")

• Держатель поводка (Линия тип "С/Р")

• Поводок (Линия тип "С/Р")

• Подвесной механизм токосъемной каретки для вводной направляющей (Линия тип "С/Р")

Токосъёмные каретки Cariboni серии MINI ATOLLO

• Токосъемная каретка с контактными башмаками на 25А (Линия тип "С/Р")

• Двойная токосъемная каретка с контактными башмаками в комплекте с механизмом сцепления - на 50А (2х25 А) (Линия тип "С/Р")

• Держатель поводка (Линия тип "С/Р")

• Поводок (Линия тип "С/Р")

• Подвесной механизм токосъемной каретки для вводной направляющей (Линия тип "С/Р")

Токосъёмные каретки Cariboni серии ALINOX

• Токосъёмники ALINOX HP 400-550 A

• Токосъёмники ALINOX HP 900-1300 A

• Токосъёмные каретки Powerline14

• Токосъёмные каретки SPEED

Троллейный шинопровод Atollo Cariboni 70-100-140А , 200А

Троллейный шинопровод Cariboni 70-100-140А , 200А. Производится на токи 70А, 100А, 140А, 200А. Количество токоведущих проводников 4 или 5. Поставляется в двух вариантах с установленными шинами и в варианте под протяжку шин. Шинопровод Cariboni предназначен для электропитания кранов, лебедок, талей, мостовых кранов, монорельсов, конвейеров, автоматизированных складов и ряда прочих мобильных механизмов.

Atollo Cariboni 70-100-140А , 200А

Ток линии: 70А, 100А, 140А, 200А

Токосъёмник: 35А, 2х35А, 70А, 2х70А

Длина секции: 4 метра

Количество шин: 4, 5

Линия шин: уставленная/непрерывная

Соединение шин: болтовое

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 250 метров в минуту

Температура: -30⁰С +40⁰С / -30⁰С +60⁰С (белый короб)

Степень защиты: IP13 / IP23 (со шторкой)

Токосъёмные каретки для шинопроводов Cariboni серии ATOLLO

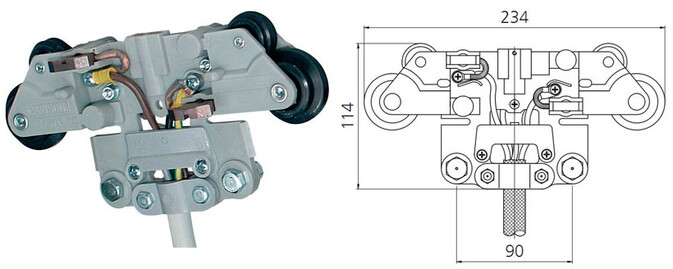

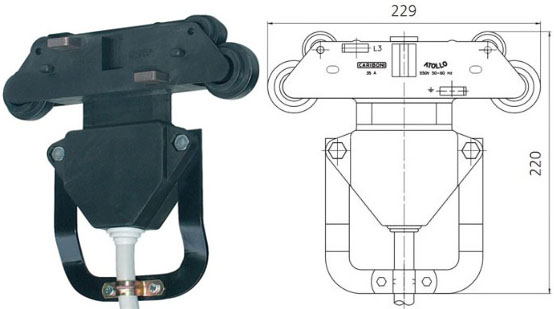

Токосъемная каретка с контактными башмаками на 35А (Линия тип "С")

Корпус полностью изолированный и контактные башмаки изготовлены из металлографита. Поставляются с 5 метрами кабеля и держателем поводка (сам поводок - код 03.08026.91 - не включен). Внутри находится коробка выводов, до которой можно легко добраться в случае любых необходимых монтажных работ, без необходимости изъятия токосъемной каретки из изоляционного короба. В случае использования тока более, чем на 35 А, необходимо параллельное соединение двух и более токосъемных кареток или, как альтернатива, может быть использована токосъемная каретка на большую амперную нагрузку в соответствии с таблицей:

Код	Амперная нагрузка	Число контактных башмаков
03.08024.92NC	35 A	4
03.08024.93NC	35 A	5

Токосъемная каретка с контактными башмаками на 35А (Линия тип "Р")

Контактные башмаки изготовлены из металлографита; поставляются с 5 метрами кабеля; держатель поводка (код 03.04019.90) и сам поводок (код 03.08026.90) поставляются отдельно.

Код	Амперная нагрузка	Число контактных башмаков
03.08024.92C5	35 A	4
03.08024.93C5	35 A	5

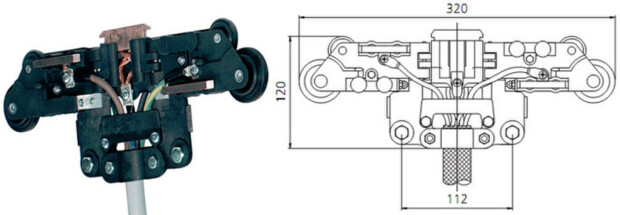

Токосъемная каретка с контактными башмаками на 70А (Линия тип "С/Р")

Корпус полностью изолированный и контактные башмаки изготовлены из металлоуглерода. Поставляются с 5 метрами кабеля (сам поводок - код 03.08026.91 и держатель поводка - код 03.08025.91 не включены). В случае использования тока более, чем на 70 А, необходимо соединение двух и более токосъемных кареток.

Код	Амперная нагрузка	Число контактных башмаков
03.08034.92C5	70 A	4
03.08034.93C5	70 A	5

Двойная токосъемная каретка с контактными башмаками в комплекте с механизмом сцепления для общей амперной нагрузки на 70А (2х35 А) (Линия тип "С")

Состоит из двух токосъемных кареток по 35А, соединенных механизмом сцепления.

Код	Амперная нагрузка	Число контактных башмаков
03.08027.94N	2х35 A	4
03.08027.95N	2х35 A	5

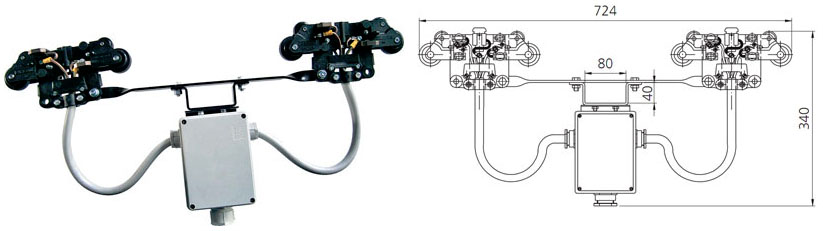

Двойная токосъемная каретка с контактными башмаками в комплекте с механизмом сцепления - для общей амперной нагрузки на 70А (2х35 А) (Линия тип "Р")

Состоит из двух токосъемных кареток по 35А, соединенных механизмом сцепления. (сам поводок - код 03.08028.90 - не включен).

Код	Амперная нагрузка	Число контактных башмаков
03.08027.94	2х35 A	4
03.08027.95	2х35 A	5

Двойная токосъемная каретка с контактными башмаками в комплекте с механизмом сцепления - для общей амперной нагрузки на 140А (2х70 А) (Линия тип "С/Р")

Состоит из двух токосъемных кареток по 70А, соединенных механизмом сцепления. (сам поводок - код 03.08028.90 - не включен).

Код	Амперная нагрузка	Число контактных башмаков
03.08041.94	2х70 A	4
03.08041.95	2х70 A	5

Токосъемная каретка для изгибов с 4 контактными башмаками на 35А (Линия тип "С/Р") - 03.08024.97C

Корпус полностью изолированный и контактные башмаки изготовлены изметаллографита. Поставляются с 2 метрами кабеля (сам поводок - код 03.08026.90 и держатель поводка - код 03.04019.90 не включены).

Держатель поводка (Линия тип "С/Р")

Крепится к токосъемной каретке и обеспечивает ее соединение с поводком.

Код токосъемной каретки	"А"	Код
03.08024.97C для изгибов, 03.08024.92C5 - 93C5	90 мм	03.04019.90
03.08024.92NC - 93NC	112 мм	03.04019.91
03.08034.92C5 - 93C5	112 мм	03.08025.91
03.08027.94 - 95	90 мм	03.04019.90

Поводок (Линия тип "С/Р")

Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.

Код токосъемной каретки	"А"	Код
03.08024.97C для изгибов, 03.08024.92C5 - 93c5	140 мм	03.08026.90
03.08024.92NC - 93NC	160 мм	03.08026.91
03.08034.92C5 - 93C5	160 мм	03.08026.91
03.08027.94N - 95N / 03.08027.94 - 95 / 03.0804194 - 95	70 мм	03.08028.90

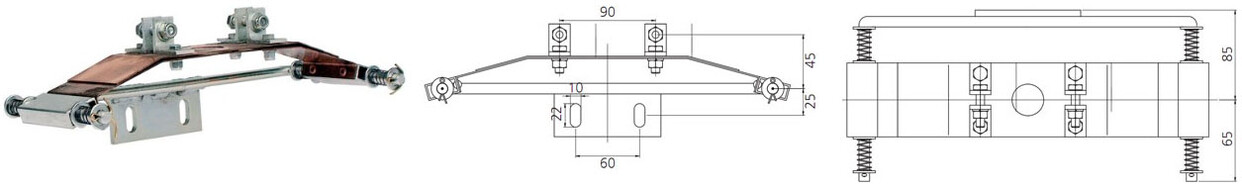

Подвесной механизм токосъемной каретки для вводной направляющей (Линия тип "С/Р") - 03.08020.90

Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью вводной направляющей – код 03.08031.90N.

Троллейный шинопровод Mini Atollo 40-60А

Троллейный шинопровод Cariboni серии Mini Atollo 40-60А. Производится на токи 40 и 60А. Количество токоведущих проводников 4 или 5. Поставляется в двух вариантах с установленными шинами и в варианте под протяжку шин. Шинопровод Cariboni Mini Atollo предназначен для электропитания кранов, лебедок, талей, мостовых кранов, монорельсов, конвейеров, автоматизированных складов и ряда прочих мобильных механизмов.

Cariboni Mini Atollo 40-60А

Ток линии: 40А, 60А

Токосъёмник: 25А, 2х25А

Длина секции: 4 метра

Количество шин: 4, 5

Линия шин: уставленная/непрерывная

Соединение шин: болтовое

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 250 метров в минуту

Температура: -30⁰С +40⁰С / -30⁰С +60⁰С (белый короб)

Степень защиты: IP13 / IP23 (со шторкой)

Токосъёмные каретки для шинопроводов Cariboni серии MINI ATOLLO

Токосъемная каретка с контактными башмаками на 25А (Линия тип "С/Р")

Корпус полностью изолированный и контактные башмаки изготовлены из металлографита. Поставляются с 5 метрами кабеля и держателем поводка (сам поводок - код 03.08026.90 - не включен). Внутри находится коробка выводов, до которой можно легко добраться в случае любых необходимых монтажных работ, без необходимости изъятия токосъемной каретки из изоляционного короба. В случае использования тока более, чем на 25 А, необходимо параллельное соединение двух и более токосъемных кареток или, как альтернатива, может быть использована токосъемная каретка на большую амперную нагрузку в соответствии с таблицей:

Код	Амперная нагрузка	Число контактных башмаков
03.04018.94C	25 А	4
03.04018.95C	25 А	5

Двойная токосъемная каретка с контактными башмаками в комплекте с механизмом сцепления - на 50А (2х25 А) (Линия тип "С/Р")

Состоит из двух токосъемных кареток по 25А, соединенных механизмом сцепления.

Код	Амперная нагрузка	Число контактных башмаков
03.04021.94	2х25 А	4
03.04021.95	2х25 А	5

Держатель поводка (Линия тип "С/Р")

Крепится к токосъемной каретке и обеспечивает ее соединение с поводком.

Код токосъемной каретки	"А"	Код
03.04018.94C - 95C	90 мм	03.04019.90

Поводок (Линия тип "С/Р")

Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.

Код токосъемной каретки	"А"	Код
03.04018.94C - 95C	140 мм	03.08026.90
03.04021.94C - 95C	70 мм	03.08028.90

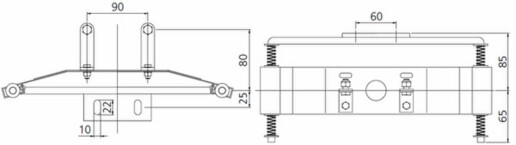

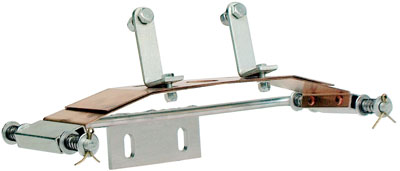

Подвесной механизм токосъемной каретки для вводной направляющей (Линия тип "С/Р")

Код: 03.04028.90

Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью вводной направляющей – код 03.04027.90.

Троллейный токоподвод ALINOX HP 400-550 A

Изолированная токоподводящая рельсовая система CARIBONI ALINOX представляет собой наиболее подходящее решение для электропитания кранов, тельферов и ряда прочих мобильных механизмов с постоянно действующей нагрузкой до 550А. Изолированный токоподводящий рельс ALINOX HP 400-550A изготовлен из алюминия и нержавеющей стали и покрыт изоляционным кожухом. Токоподводящие рельсы поставляются длиной 4 м и их внешние размеры одинаковы для комплектов на 400 А и 550 А.

Cariboni ALINOX HP 400-550 A

Ток линии: 400А, 550А

Токосъёмник: 125А, 2х125А

Длина секции: 4 метра

Количество шин: 4 стандартно (3ф+1н) / индивидуально

Линия шин: Изолированный токопроводящий рельс

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 200 метров в минуту

Температура: -30⁰С +85⁰С / -30⁰С +145⁰С (корпус НОРИЛ)

Степень защиты: IP23

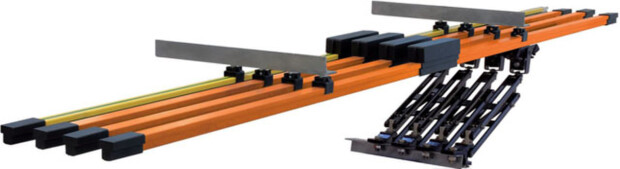

Троллейный токоподвод ALINOX HP 900-1300 A

Изолированный токоподводящий рельс ALINOX HP 900-1300 A изготовлен из алюминия и нержавеющей стали и покрыт изоляционным кожухом. Максимально допустимая температура для изоляционного кожуха зависит от материала из которого он изготовлен (ПВХ - поливинлхлорид или НОРИЛ - полифениленоксид). Токоподводящие рельсы поставляются длиной 4 м и их внешние размеры одинаковы для комплектов на 900 А, 1100 А и 1300 А.

Cariboni ALINOX HP 900-1300 A

Ток линии: 900А, 1100А, 1300А

Токосъёмник: 200А, 2х200А

Длина секции: 6 метров

Количество шин: 4 стандартно (3ф+1н) / индивидуально

Линия шин: Изолированный токопроводящий рельс

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 200 метров в минуту

Температура: -30⁰С +85⁰С / -30⁰С +145⁰С (корпус НОРИЛ)

Степень защиты: IP23

Токосъёмные каретки для шинопроводов Cariboni серии ALINOX

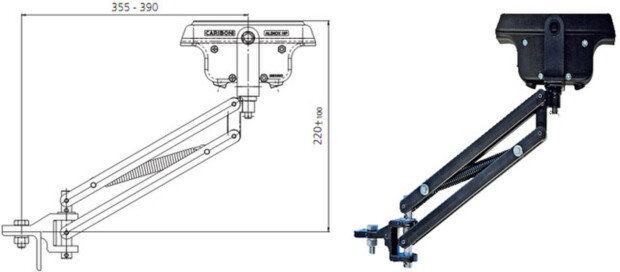

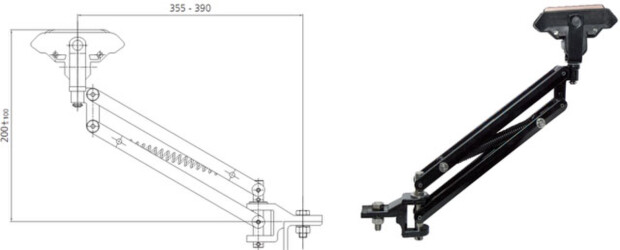

Токосъёмники ALINOX HP 400-550 A

Токосъемник существует в двух вариантах: одинарный или двойной; он имеет гибкую конструкцию из-за необходимости компенсировать возможное смещение при движении мобильного механизма, гарантируя оптимальный контакт с рельсом.

Контактный башмак изготовлен из медного сплава, защищен изоляционным покрытием и может быть легко заменен. Максимальное сечение выводимого кабеля 55 мм². Рекомендуемое сечение - 35 мм² . Уголок для крепления: 60х60 мм.

КОД	Тип	Нагрузка	Вес (кг/шт)
03.09640.90	одинарный	125 A	1,7
03.09641.90	двойной	250 A	3,340

Примечание: Для токосъемников, двигающихся с малой скоростью или стоящих, максимальный ампераж должен быть 50% от указанного значения или же рабочий цикл токосъемника должен составлять 50% (продолжительность цикла 5 минут).

Запасные части для токоподвода ALINOX HP 400-550

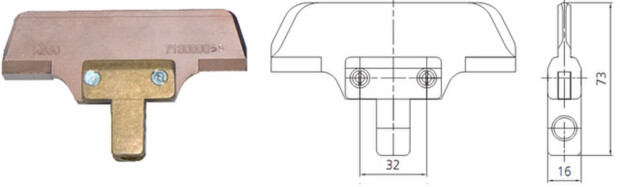

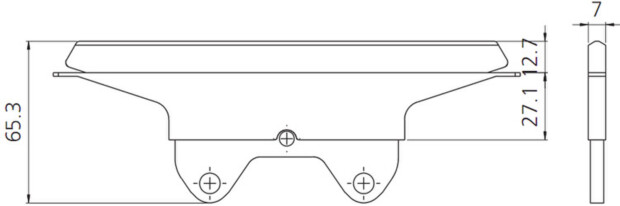

Контактный башмак

Код: 03.09650.90 Вес: 0,26 кг/шт

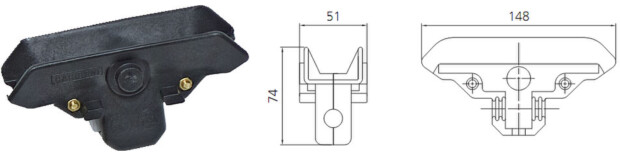

Изолированный держатель башмака

Код: 03.09262.91N Вес: 0,16 кг/шт

Натяжная пружина

Код: 7.14.00.0107.P Вес: 0,15 кг/шт

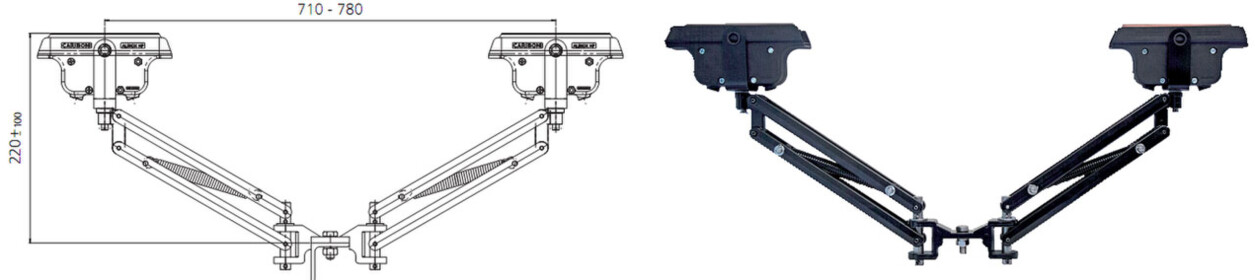

Токосъёмники ALINOX HP 900-1300 A

Контактный башмак изготовлен из медного сплава, защищен изоляционным покрытием и может быть легко заменен. Максимальное сечение выводимого кабеля - два по 25 мм²

КОД	Тип	Нагрузка	Вес (кг/шт)
03.09690.90	одинарный	200 A	1,75
03.09690.90T	одинарный	200 A	1,75
03.09691.90	двойной	400 A	3,4
03.09691.90T	двойной	400 A	3,4

Запасные части для токоподвода ALINOX HP 900-1300

Контактный башмак

Код: 03.09695.90 Вес: 0,25 кг/шт

Изолированный держатель башмака

Код: 03.09698.90 Вес: 0,15 кг/шт

Контактный шинопровод Cariboni Powerline 14

Токоподвод Cariboni Powerline 14 разработан для управления подвижными машинами для грузов до 2000 А. Система предназначена для электропитания кранов, подъемников, погрузочно-разгрузочных систем, а также сборочных систем.

Powerline 14 подходит для питания электрифицированных воздушных монорельсов (EMS) с самоходными тележками. Компоненты для этих применений изготавливаются в многополюсном исполнении, и система комплектуется специальными сборочными принадлежностями.

Cariboni Powerline 14

Ток линии: 100А

Токосъёмник: 25А

Длина секции: 6 метров

Количество шин: до 8 полюсов

Линия шин: Изолированный токопроводящий рельс

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 300 метров в минуту

Температура: -30⁰С +55⁰С

Степень защиты: IP23

Токосъёмные каретки для шинопроводов Cariboni серии Powerline14

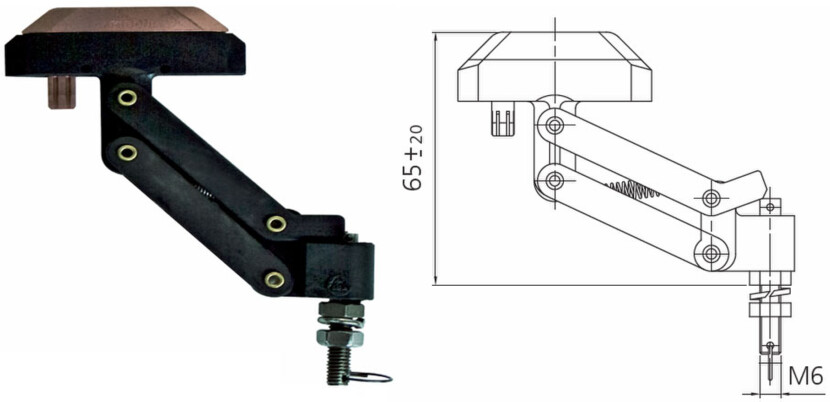

Токосъёмник 25А

Код: 03.01282.91NM

Контактный башмак токоприемника

Код: 713000049M

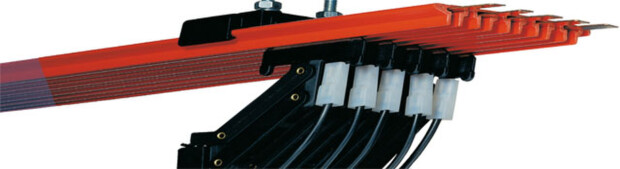

Контактный шинопровод Cariboni SPEED

Многополюсный троллейный шинопровод Cariboni SPEED представляет собой лучшее решение для электрического питания монорельсов, подъемников, лифтов, моторизованных систем дверей и ворот, а также других мобильных механизмов. Основными областями применения являются складская обработка, упаковка и промышленная автоматизация. Систем подачи электропитания Cariboni SPEED отличается высокой гибкостью и универсальностью изолирующего корпуса, что позволяет очень легко реализовать криволинейные линии с радиусом до 0,5 м. Кроме того, вы можете достичь очень высоких скоростей с помощью специального токоприемника.

Cariboni SPEED

Ток линии: 40А

Токосъёмник: 25А

Длина секции: 4 метров

Количество шин: до 5 полюсов

Линия шин: уставленная/непрерывная

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 300 метров в минуту

Температура: -30⁰С +55⁰С

Степень защиты: IP23

Токосъёмные каретки для шинопроводов Cariboni серии SPEED

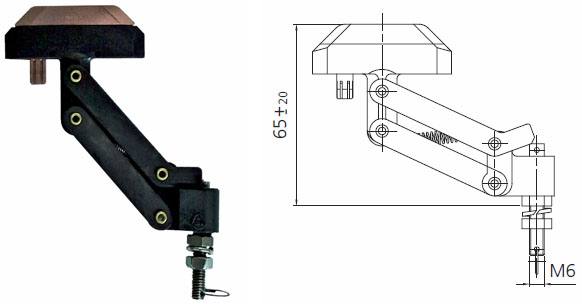

Токосъёмник 25А

Код: 03.01282.91N

Соединительная клемма для токоприёмника

Код: 03.01286.91

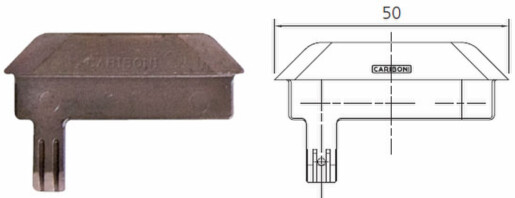

Контактный башмак токоприемника

Код: 713000049

Контактный шинопровод Cariboni ISOL-CAR92

Монотроллейный шинопровод серии CARIBONI ISOL-CAR92 или изолированный контактный рельс ISOLCAR92 является лучшим решением для электрического питания кранов, подъемников и других мобильных машин с непрерывной нагрузкой до 500А. Токоведущие проводники ISOLCAR92 выполнены из меди (200А, 350А и 500А) и оцинкованной стали (110А).

Cariboni ISOL-CAR92

Ток линии: 110А, 200А, 350А, 500А

Токосъёмник: 100А, 2х100А

Длина секции: 4,5 метра

Количество шин: 4 стандартно (3ф+1н) / индивидуально

Линия шин: Изолированный токопроводящий рельс

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 200 метров в минуту

Температура: -30⁰С +60⁰С / -30⁰С +85⁰С (специальный корпус)

Степень защиты: IP23

Контактный шинопровод Cariboni ISOLCAR

Монотроллейный шинопровод Cariboni ISOLCAR это однофазный изолированный проводник, предназначенный для электрической подачи питания к кранам, подъемникам и автоматизированных систем требующих непрерывную нагрузку по электропитанию до 1000А. Шинопровод поставляется с проводниками на 180А, 300А, 400А, 500А и 1000А.

Cariboni ISOLCAR

Ток линии: 180А, 300А, 400А, 500А, 1000А

Токосъёмник: 150А, 2х150А

Длина секции: 4 метра

Количество шин: 4 стандартно (3ф+1н) / индивидуально

Линия шин: Изолированный токопроводящий рельс

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 160 метров в минуту

Температура: -30⁰С +60⁰С / -30⁰С +85⁰С (специальный корпус)

Степень защиты: IP23

Контактные рельсы Cariboni BI-ME

Биметаллические (до 1500А) и монометаллические (до 2200 А) рельсовые системы токоподвода являются лучшим решением для электропитания тяжелых кранов, систем обработки контейнеров, для использования на различных производствах с тяжелыми условиями - сталелитейных, бумагоделательных, цементных заводах и др.

Cariboni BI-ME

Ток линии сталь/медь: 450, 580, 600, 700, 750, 800, 850, 900, 1100, 1300, 1500А

Ток линии медь: 900, 1100, 1400, 1600, 1750, 2200А

Токосъёмник: 150А, 200А, 300А, 600А, 1200А

Длина секции: 7 метров

Количество шин: 4 стандартно (3ф+1н)

Линия шин: Токопроводящий рельс

Температура: до +75⁰С
