Компания EMS
EMS (Electro
Mechanical Systems) - Испанская компания,
специализирующаяся на производстве и поставках оборудования для автоматизированных
подъемных линий, лифтов, эскалаторов. Головной офис, участок разработки и
проектирования техники расположены в Барселоне, сборочное производство – в
Азии. Продукция соответствует международным стандартам качества, имеет
сертификаты ISO, CE, UL / CSA.
Ассортимент шинопроводов EMS:
Токосъемники для шинопроводов EMS PCMP56
Система закрытого троллейного шинопровода PCMP
Система закрытого троллейного шинопровода PCMP, обладает степенью защиты (IP23), предназначен для использования в помещениях и на улице. Система представляет собой медные проводники с различными сечениями, помещенные в жесткий ПВХ корпус зеленого цвета. Шинопроводы предназначены для токов от 35А до 240А. Токосъемники перемещаются по корпусу шинопровода за счет шарикоподшипников.
EMS PCMP 35, 40, 50, 65, 120, 140, 170, 200, 240A
Ток линии: 35, 40, 50, 65, 120, 140, 170, 200, 240А
Токосъёмник: 25, 40, 60, 80А
Напряжение: 690В
Длина секции: 4м
Количество шин: 4,7
Материал шин: медь
Материал корпуса: ПВХ
Температура в стандартном исполнении: -20⁰С +70⁰С
Температура в жаропрочном исполнении: -10⁰С +115⁰С
Температура в морозоустойчивом исполнении: -40⁰С +80⁰С
Степень защиты: IP23.
Токосъемники для шинопроводов EMS серии PCMP56

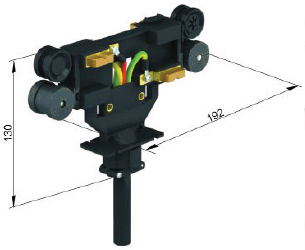

Токосъемники 25-40А
Токосъемник 25A используется в диапазоне 35A - 50A.
Токосъемник 40A используется в диапазоне 65A - 120A.
Применяется на обоих вариантах PCMPTAA56 и PCMPTAB56.
Кабель токосъемника
25A, 2,5мм2/4 жилы.
40A, 4,0мм2/3 жилы + 2,5мм2/1 жила.
Длина кабеля 0,8м.
Артикул | Вес, кг | Жилы | Ток, А |
| PCMP425CCC25 | 0,65 | 4 | 25 |
| PCMP440CCC40 | 0,70 | 4 | 40 |

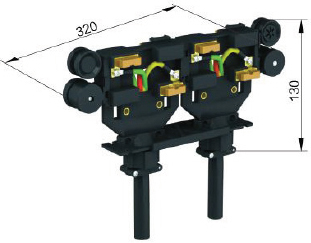

Токосъемник 60А
Токосъемник 60A используется в диапазоне 120A - 170A.
Применяется на обоих вариантах PCMPTAA56 и PCMPTAB56.
Кабель токосъемника
60A, 4,0мм2/ 6 жил + 2,5мм2/2 жилы.
3 и более токосъемников могут последовательно соединяться, но только на прямых линиях
Артикул | Вес, кг | Жилы | Ток, А |
| PCMP460CCC60 | 1,35 | 4 | 60 |
Токосъемник 80А
Токосъемник 80A используется в диапазоне 140A - 240A.
Применяется только на PCMPTAA56.
Кабель токосъемника
80A, (6,00мм2x2/1 жила) x 3 + (3,0мм2x2/1 жила) x 1.
Длина кабеля 1м.
Артикул | Вес, кг | Жилы | Ток, А |
| PCMP480CCC80 | 1,30 | 4 | 80 |
Токосъемник для линий с изгибом 25-40А
Токосъемник используется для линий с изгибами (R>800).
Применяется на обоих вариантах PCMPTAA56 и PCMPTAB56.
Кабель токосъемника
25A, 2,5мм2/4 жилы.
40A, 4,0мм2/3 жилы + 2,5мм2/1 жила.
Длина кабеля 0,8м.
Артикул | Вес, кг | Жилы | Ток, А |
| PCMP425CCC25S | 0,50 | 4 | 25 |
| PCMP440CCC40S | 0,60 | 4 | 40 |
Токосъемники для шинопроводов EMS серии PCMP52
Токосъемник 25-40А, 4жилы
Токосъемник 25A и 40A используются для линий с изгибами (R>800).
Токосъемник 25A используется в диапазоне 35A-50A
Токосъемник 40A используется в диапазоне 65A-120A
Кабель токосъемника
25A, 2,5мм2/ 4 жилы.
40A, 4,0мм2/ 4 жилы + 2,5мм2/1 жила.
Длина кабеля 1м (возможно увеличение длины по запросу).
Артикул | Вес, кг | Жилы | Ток, А |
| PCMP425BCC | 0,52 | 4 | 25 |
| PCMP440BCC | 0,61 | 4 | 40 |
Токосъемник 25-40А, 7 жил
Токосъемник 25A и 40A используются для линий с изгибами (R>800).
Токосъемник 25A используется в диапазоне 35A-50A
Токосъемник 40A используется в диапазоне 65A-120A
Кабель токосъемника
25A, 2,5мм2/ 9 жил
40A, 4,0мм2/4 жилы + 2,5мм2/5 жил.
Длина кабеля 1м (возможно увеличение длины по запросу).
3 и более токосъемников могут последовательно соединяться, но только на прямых линиях, используется только с рычагом CODIGO
Артикул | Вес, кг | Жилы | Ток, А |
| PCMP525BCC | 0,98 | 7 | 25 |
| PCMP540BCC | 1,07 | 7 | 40 |
Токосъемники для шинопроводов EMS серии PCMP50
Токосъемник 25-40А
Кабель токосъемника
25A, 2,5мм2/4 жилы.
40A, 4,0мм2/3 жилы + 2,5мм2/1 жила.
Длина кабеля 0,8м (возможно увеличение длины по запросу).
Артикул | Вес, кг | Жилы | Ток, А |
| PCMP425ACC | 0,55 | 4 | 25 |
| PCMP440ACC | 0,65 | 4 | 40 |
Токосъемник 40-60А
Кабель токосъемника
40A, 2,5мм2x2/4 жилы.
60A, 4,0мм2x2/3 жилы + 2,5мм2x2/1 жилы.
Длина кабеля 0,8м (возможно увеличение длины по запросу).
Артикул | Вес, кг | Жилы | Ток, А |
| PCMP550ACC | 1,10 | 4 | 40 |
| PCMP580ACC | 1,30 | 4 | 60 |
Система троллейных шинопроводов PCHTR
Серия шинопроводов PCHTR представляет собой систему с высокой степенью защиты, низким уровнем шума и плавным ходом токосъёмника. Простой монтаж в горизонтальном или вертикальном положении. Шинопроводы предназначены для питания электрооборудования, автоматических систем хранения, кранов внутри помещений.
EMS PCHTR 35, 50, 65, 80, 100, 120, 140A
Ток линии: 35, 50, 65, 80, 100, 120, 140 А
Токосъемники: 30, 60, 120А
Ном. макс. напряжение: 690В
Количество полюсов: 3,4,6
Температура: до +75⁰С
Материал корпуса: ПВХ.
Система изолированных шинопроводов PCSPI1
Серия рельсовых проводников PCSPI1 представляет систему электропитания, в которой используются однополюсные рельсы с изолированными проводниками из алюминия (150А-300А) и меди (200А-500А). Поверхность алюминиевых проводников имеет запатентованную контактную поверхность из нержавеющей стали. Любое количество полюсов может быть установлено вертикально или горизонтально, на прямых или изогнутых системах. Система проводников PCSPI1 подходит для использования внутри помещений или снаружи.
EMS PCSPI1
Номинальный ток для алюминиевых проводников: 230, 250, 300, 320, 500, 630, 800, 1000, 1250, 1500, 1600, 2000, 2500, 3000А
Номинальный ток для медных проводников: 500, 600, 700, 800, 1250, 1600, 2000, 2500, 3000, 3500, 4500, 5000А
Токосъемники: 200, 400, 500, 800, 1000, 1600А
Количество шин: 4
Напряжение: 690В
Длина секции: 6 м
Температура в стандартном исполнении: -20⁰С +70⁰С
Температура в жаропрочном исполнении: -10⁰С +115⁰С
Температура в морозоустойчивом исполнении: -40⁰С +85⁰С
