Компания RM International group
Компания
"RM International Group" Sp. z o.o. более
10 лет производит троллейные шинопроводы закрытого и открытого
типа, фестонные системы, кабельные барабаны, кабелеукладочные цепи и другие
системы запитывания. Производственные мощности предприятия расположены в г.
Быдгощ (Польша). Продукцию компании используют все ведущие краностроительные
заводы в России и стран СНГ. География продаж охватывает
потребителей от Люксембурга до Японии и от Норвегии до Кении. Продукция
соответствует ISO9001:2009 и СЕ.
Ассортимент шинопроводов RM International group:
• Закрытая многополюсная система токоподвода RMBC56 (35А-240А)
• Закрытая многополюсная система токоподвода RMBC52 (50А-140А)
• Закрытая многополюсная система токоподвода RMBC60 (50А-140А)
• Закрытая многополюсная система токоподвода RMBC95 (50А-100А)
• Троллея шинопровода в алюминиевом корпусе серии RMBC-J (50А-170А)
• Троллея шинопровода серии RMBC-55 (50А-170А)
• Троллея шинопровода серии RMBC-X (50А-80А)
• Открытая система троллейных монорельсов RMSO серии S32 (320А-1600А)
• Открытая система троллейных монорельсов RMSO серии S24 (150А-800А)

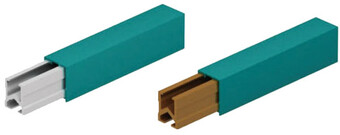

• Открытая система троллейных монорельсов RMSO серии S52 (1500А-5000А)
• Открытая система троллейных монорельсов RMSO серии S35 (320А - 800А)
• Закрытая многополюсная система токоподвода RMBC52 (50А-140А)
• Закрытая многополюсная система токоподвода RMBC60 (50А-140А)
• Закрытая многополюсная система токоподвода RMBC95 (50А-100А)
• Троллея шинопровода в алюминиевом корпусе серии RMBC-J (50А-170А)
• Троллея шинопровода серии RMBC-55 (50А-170А)
• Троллея шинопровода серии RMBC-X (50А-80А)
• Открытая система троллейных монорельсов RMSO серии S32 (320А-1600А)
• Открытая система троллейных монорельсов RMSO серии S24 (150А-800А)
• Открытая система троллейных монорельсов RMSO серии S52 (1500А-5000А)
• Открытая система троллейных монорельсов RMSO серии S35 (320А - 800А)
Ассортимент токосъемников RM International group:
Токосъемники для шинопроводов RM International серии RMBC-60
Токосъемники для шинопроводов RM International серии RMBC-95
Токосъемники для шинопроводов RM International серии RMBC-56
Токосъемники для шинопроводов RM International серии RMBC-52
Закрытая многополюсная система токоподвода RMBC56 35А-240А
Троллейный токоподвод RM International Group серии RMBC56 разработан для использования внутри зданий и на открытом воздухе. Для передачи электроэнергии в токосъемниках используются медно-графитовые щетки, оборудованные пружинами. Крепление секций – болтовое соединение с пластиковой защитой.
RM International group RMBC56 35А-240А
Ток линии: 35,50,65,80,100,120,140,170,210,240А
Токосъёмник: 25А, 40А, 60А,80А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 4
Сечение: 8, 10, 12, 15, 20, 25, 35, 50, 70, 80 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23.Токосъемники для шинопроводов RM International серии RMBC-56

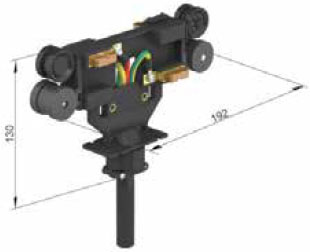

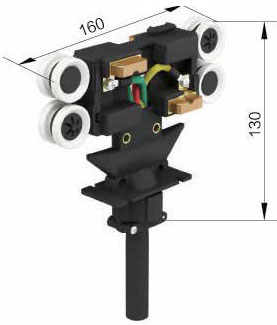

Токосъемник для тролеи 4 полюсной 25-40A
Токосъемник 25 А для тролеи 35А
Токосъемник 40А
Применять толкатель 56ZB/53 или 56ZB/55
Кабель присоединительный
Для 25A, 4G2,5
Для 40A, 4G4
Стандартная длина 0,8м - другие на заказ
Тип | Вес, кг | Кол-во полюсов | Макс. ток, А | Артикул |
| 56OD-4/25 | 0,65 | 4 | 25 | 100325 |
| 56OD-4/40 | 0,70 | 4 | 40 | 100340 |
Токосъемник для тролеи 4 полюсной 60А
Токосъемник 60 А для тролеи 120А - 170А
Применять толкатель 56ZB/53 или 56ZB/55
Кабель присоединительный
Для 60A кабель 8G6
Стандартная длина 0,8м - другие на заказ
Тип | Вес, кг | Кол-во полюсов | Макс. ток, А | Артикул |
| 56OD-4/60 | 1,35 | 4 | 60 | 100360 |
Токосъемник для тролеи 4 полюсной 80А
Токосъемник 80 А для тролеи 140А - 240А. Использовать только с 56 ZB/53
Кабель присоединительный
Для 80A кабель 8G6
Стандартная длина 1,0 м - другие на заказ
Тип | Вес, кг | Кол-во полюсов | Макс. ток, А | Артикул |
| 56OD-4/80 | 1,30 | 4 | 80 | 100380 |
Токосъемник для тролеи 4 полюсной - по радиальной трасе 25-40А
Для трасс с радиусом (R>800mm)
Применять толкатель 56ZB/53 или 56ZB/55
Кабель присоединительный
Для 25A кабель 4G2,5
Для 40A кабель 4G4
Стандартная длина 0,8м - другие на заказ
Тип | Вес, кг | Кол-во полюсов | Макс. ток, А | Артикул |
| 56ODK-4/25 | 0,50 | 4 | 25 | 100327 |
| 56ODK-4/40 | 0,60 | 4 | 40 | 100342 |
Щетка токосъемника 56SW-1
Тип | Вес, кг | Артикул | Применены в токосъемниках |
| 56SW-1 | 0,04 | 100390 | 56OD-4/25; 56OD-4/40 56OD4/60; 56OD-4/80 56OD3/60; 56D-3/80 |
Щетка токосъемника 56SW-2
Тип | Вес, кг | Артикул | Применены в токосъемниках |
| 56SW-2 | 0,04 | 100391 | 56ODK-4/25, 56ODK-4/40 |

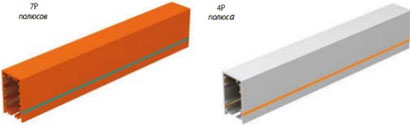

Закрытая многополюсная система токоподвода RMBC52 50А-140А
Троллейный шинопровод в жестком закрытом корпусе RM International Group серии RMBC52 предназначен для подачи электропитания крановому оборудованию, подвижным механизмам и другим системам внутри помещений и на открытом воздухе. Система изготовлена без материалов и элементов, вызывающих воспламенение (класс В1).
RM International group RMBC52 50А-140А
Ток линии: 50,80,100,120,140А
Токосъёмник: 25А, 40А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 4, 5, 6, 7
Сечение: 10, 15, 20, 25, 35 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23.
Токосъемники для шинопроводов RM International серии RMBC-52

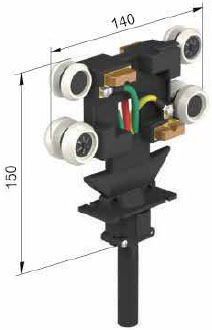

Токосъемник 25-40А, 4 полюса
Tокосъемник 25А и 40А применяется для радиальной трассы (R>800)
Tокосъемник 25А и 40А для тролеи 35А-50А
Tокосъемник 40А для тролеи 65А-120А
Кабель присоединительный
Для 25A кабель 4G2,5
Для 40A кабель 4G4
Стандартная длина 0,8м - другие на заказ
Тип | Вес, кг | Кол-во полюсов | Макс. ток, А | Артикул |
| 52OD-4/25 | 0,52 | 4 | 25 | 204325 |
| 52OD-4/40 | 0,61 | 4 | 40 | 204320 |

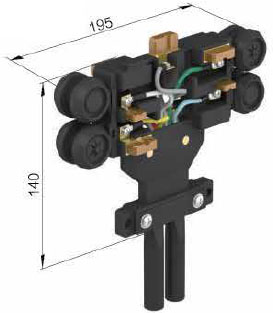

Токосъемник 25-40А, 7 полюсов
Tокосъемник 25А и 40А применяется для радиальной трассы (R>800)
Tокосъемник 25А и 40А для тролеи 35А-50А
Tокосъемник 40А для тролеи 65А-120А
Можно соединить 3 и больше токосъемников, но только на прямых трассах и с применением токосъемника 56С/55
Кабель присоединительный
Для 25A кабель 9G2,5
Для 40A кабель 9G4
Стандартная длина 0,8м - другие на заказ
Тип | Вес, кг | Кол-во полюсов | Макс. ток, А | Артикул |
| 52OD-7/25 | 0,98 | 7 | 25 | 207325 |
| 52OD-7/40 | 1,07 | 7 | 40 | 207340 |
Щетка токосъемника 52SW-1
Тип | Вес, кг | Артикул | Применены в токосъемниках |
| 52SW-1 | 0,03 | 200301 | 52OD-4/25, 52OD-4/40 52OD-7/25, 52OD-7/40 |
Щетка токосъемника 52SW-2
Тип | Вес, кг | Артикул | Применены в токосъемниках |
| 52SW-2 | 0,03 | 200302 | 52OD-7/25, 52OD-7/40 |

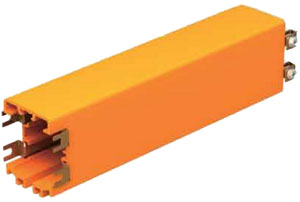

Закрытая многополюсная система токоподвода RMBC60 50А-140А
Закрытая многополюсная система токоподвода RM International Group серии RMBC60 представляет собой троллейный шинопровод в закрытом корпусе, рассчитанный для подачи электропитание на оборудование с токами 50А – 140А. Подключение электроэнергии возможно в середине или с торцов трассы.
RM International group RMBC60 50А-140А
Ток линии: 50,80,100,120,140А
Токосъёмник: 25А, 40А, 60А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 4
Сечение: 10, 15, 20, 25, 35 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23.
Токосъемники для шинопроводов RM International серии RMBC-60

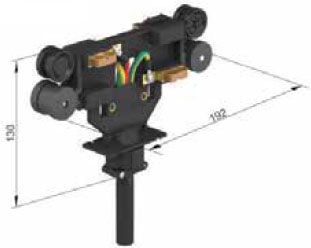

Токосъемник 25-40А
Кабель присоединительный
Для 25 А кабель 4G2,5
Для 40 А кабель 4G4
Стандартная длина 0,8 м. Другие на заказ.
Тип | Вес, кг | Кол-во полюсов | Макс. ток, А | Артикул |
| 60OD-4/25 | 0,65 | 4 | 25 | 300225 |
| 60OD-4/40 | 0,75 | 4 | 40 | 300240 |

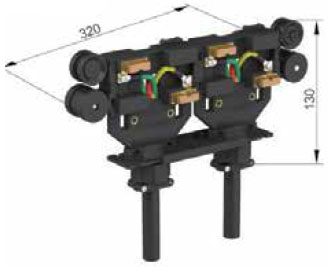

Токосъемник 40-60А
Кабель присоединительный
Для 40А кабель 8G4
Для 60А кабель 8G6
Стандартная длина 0,8 м. Другие длины на заказ.
Тип | Вес, кг | Кол-во полюсов | Макс. ток, А | Артикул |
| 60ODS-4/40 | 1,30 | 4 | 40 | 300340 |
| 60ODS-4/60 | 1,50 | 4 | 60 | 300260 |
Щетка токосъемника 60SW-1
Тип | Вес, кг | Артикул | Применены в токосъемниках |
| 60SW-1 | 0,04 | 300401 | 60OD-4/25, 60OD-4/40, 60OD-4/60 |

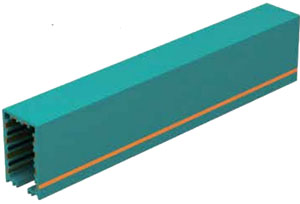

Закрытая многополюсная система токоподвода RMBC95 50А-100А
Троллейная система токоподвода RM International Group серии RMBC95 – это многополюсный шинопровод в жестком закрытом корпусе из ПВХ. Используется для подачи питания на электрооборудование (тали, краны, подвижные механизмы и др), рассчитанные на токи от 50А до 100А. Токосъемники оснащаются кабелями определенной длины, навесными или гибкими пружинными толкателями.
RM International group RMBC95 50А-100А
Ток линии: 50,80,100А
Токосъёмник: 25А, 40А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 2 - 10
Сечение: 10, 15, 20 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23.
Токосъемники для шинопроводов RM International серии RMBC-95
Токосъемник 25-40А
Применять только с 56 ZB/53
Кабель присоединительный
Для 40А кабель 2,5 мм2
Для 40А кабель 4 мм2
Стандартная длина 1,0 м - другие на заказ
Тип | Вес, кг | Кол-во полюсов | Макс. ток, А | Артикул |
| 95OD-5/25 | 1,05 | 5 | 25 | 400525 |
| 95OD-5/40 | 1,13 | 5 | 40 | 400540 |
95OD-8/25 | 1,25 | 8 | 25 | 400825 |
| 95OD-8/40 | 1,35 | 8 | 40 | 400840 |
| 95OD-10/25 | 1,45 | 10 | 25 | 401025 |
| 95OD-10/40 | 1,6 | 10 | 40 | 401040 |
Токосъемник 25-40А
Токосъемник 95 ODK применять только к радиальным отрезкам (R>1800мм)
Можно соединять 56 ZB/53 и 56 ZB/55
Кабель присоединительный
Для 40А кабель 2,5 мм2
Для 40А кабель 4 мм2
Стандартная длина 1,0 м - другие на заказ
Тип | Вес, кг | Кол-во полюсов | Макс. ток, А | Артикул |
| 95ODK-5/25 | 0,85 | 5 | 25 | 410525 |
| 95ODK-5/40 | 0,89 | 5 | 40 | 410540 |
95ODK-6/25 | 0,94 | 6 | 25 | 410625 |
| 95ODK-6/40 | 0,99 | 6 | 40 | 410640 |
| 95ODK-8/25 | 1,22 | 8 | 25 | 410825 |
| 95ODK-8/40 | 1,32 | 8 | 40 | 410840 |
Щетка токосъемника 95SW-1
Тип | Вес, кг | Артикул | Применены в токосъемниках |
| 95SW-1 | 0,04 | 400001 | 95OD; 95OD |
Троллея шинопровода в алюминиевом корпусе серии RMBC-J 50А-170А
Троллейный шинопровод RM International Group серии RMBC-J 50А-170А – это малогабаритный защищенный токоподвод в алюминиевом корпусе. Предназначен для эксплуатации внутри зданий, в «горячих» цехах при температуре до +115С и на открытом воздухе в корпусе, устойчивом к УФ-лучам.
RM International group RMBC-J 50А-170А
Ток линии: 50,80,100,120,140,170А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 4 (5)
Сечение: 10, 15, 20,25 ,35, 50 мм2
Материал шин: медь
Материал корпуса: алюминий
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23Троллея шинопровода серии RMBC55 (50А-170А)
Троллея шинопровода RM International Group серии RMBC-55 – закрытый токоподвод в корпусе из ПВХ. Стандартная длина 4,0 м - другие длины на заказ. Предназначен для запитывания электрооборудования (электрические тали, краны, подвесные дороги и др.)
RM International group RMBC55 (50А-170А)
Ток линии: 50,80,100,120,140,170А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 4
Сечение: 10, 15, 20,25 ,35, 50 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С
Степень защиты: IP23Троллея шинопровода серии RMBC-X 50А-80А
Троллея шинопроводная RM International Group серии RMBC-X предназначена для питания электрооборудования (мостовые краны, станки, электротали и др.) на токи 50А-80А. Количество полюсов: 10-16. Ширина медного проводника 10,0 мм.
RM International group RMBC-X 50А-80А
Ток линии: 50А, 80А
Напряжение: 690В
Длина секции: 4 метра
Количество шин: 10 - 16
Сечение: 10, 15 мм2
Материал шин: медь
Материал корпуса: ПВХ
Температура: −20°C +70°С / −20°C +115°С / −40°C +80°С

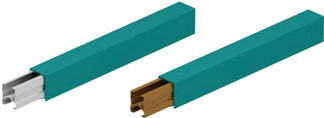

Степень защиты: IP23Открытая система троллейных монорельсов RMSO серии S32 320А-1600А

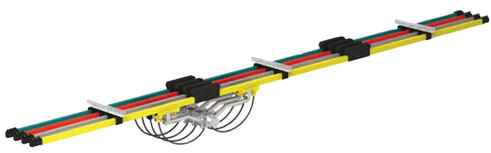

Открытый контактный монорельс RM International Group серии RMSO S32 с увеличенным размером контактной поверхности предназначен для запитывания всех типов передвижного оборудования и механизмов. Алюминиевый рельс снабжен контактной поверхностью из нержавеющей стали с запатентованной конструкцией, обеспечивающей надежную работу.
RM International group RMSO серия S32 320А-1600А
Ток линии (алюминиевый проводник): 320, 500, 630, 800, 1000, 1250А
Ток линии (медный проводник): 800, 1000, 1250, 1600А
Токосъёмник: 400А, 500А, 800А, 1000А
Скорость движения токосъемника: 600 м/мин
Напряжение: 690В
Длина секции: 6 метров
Сечение (алюминиевый проводник): 230, 285, 360, 420, 550, 600 мм2
Сечение (медный проводник): 230, 300, 360, 450 мм2
Температура: −20°C +70°С / −10°C +115°С / −40°C +85°СОткрытая система троллейных монорельсов RMSO серии S24 150А-800А
Система одноколейных контактных монорельсов RM International Group серии RMSO серии S24 с двумя типами проводников предназначена для питания мобильных приемников и другого оборудования. Большая эффективная площадь контакта, низкое сопротивление, низкий нагрев проводника обеспечивают стабильную работу шинопроводов.

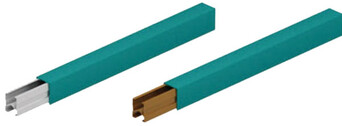

RM International group RMSO серия S24 150А-800А
Ток линии (алюминиевый проводник): 150, 250, 300А
Ток линии (медный проводник): 150, 200, 300, 500, 600, 700, 800А
Токосъёмник: 100А, 200А, 400А
Скорость движения токосъемника: 600 м/мин
Напряжение: 690В
Длина секции: 6 метров
Сечение (алюминиевый проводник): 100, 160, 180 мм2
Сечение (медный проводник): 50, 65, 110, 130, 160, 180, 200, 230 мм2
Температура: −20°C +70°С / −10°C +115°С / −40°C +85°СОткрытая система троллейных монорельсов RMSO серии S52 1500А-5000А
Открытая система контактных монорельсов RM International Group RMSO серии S52 используется для питания электрооборудования на токи от 1500А до 5000А. Монтаж на открытом воздухе и в помещении. Система контактных монорельс RMSO полностью изолирована согласно новым стандартам безопасности и полностью защищена от прямого контакта. Алюминиевый рельс снабжен контактной поверхностью из нержавеющей стали с запатентованной конструкцией, обеспечивающей надежную работу.
RM International group RMSO серия S52 1500А-5000А
Ток линии (алюминиевый проводник): 1500, 1600, 2000, 2500, 3000А
Ток линии (медный проводник): 1600, 2000, 2500, 3000, 3500, 4500, 5000А
Токосъёмник: 800А, 1600А
Скорость движения токосъемника: 600 м/мин
Напряжение: 690В
Длина секции: 6 метров
Сечение (алюминиевый проводник): 900, 1000, 1350, 1600, 2000 мм2
Сечение (медный проводник): 500, 700, 850, 1000, 1200, 1800 мм2
Температура: −20°C +70°С / −10°C +115°С / −40°C +85°С.Открытая система троллейных монорельсов RMSO серии S35 320А - 800А
Открытая система монорельсов RM International Group RMSO серии S35 представляет собой современную систему, использующую одноколейные изолированные контактные рельсы для электропитания мобильных приемников. Любое количество полюсов в прямых или изогнутых системах можно установить горизонтально и вертикально. Система контактных рельс RMSO может быть установлена снаружи и внутри зданий.
RM International group RMSO серия S35 320А - 800А
Ток линии (алюминиевый проводник): 320, 500, 600, 800А
Токосъёмник: 400А, 500А, 800А, 1000А
Скорость движения токосъемника: 600 м/мин
Напряжение: 690В
Длина секции: 6 метров
Сечение (алюминиевый проводник): 230, 280, 360, 420 мм2
Температура: −20°C +70°С / −10°C +115°С / −40°C +85°С
