Компания Nante
Компания «Nante» - китайский производитель троллейных шинопроводов, контактных рельсов и комплектующих для построения шинопроводных линий в помещениях и на открытом воздухе, а также систем радиоуправления к передвижным механизмам, кранам, талям. Выпускаемая продукция прошла процедуру проверки нормам соответствия эксплуатационной и пожарной безопасности Таможенного Союза.
Ассортимент шинопроводов Nante HFP:
• Троллейные шинопроводы Nante серии HFP56 (35А-240А)
• Троллейные шинопроводы Nante серии HFP52 (35А-240А)
• Токопроводная система Nante серии HFP95 (50А-100А)
• Троллейные пластмассовые и алюминиевые шинопроводы закрытого типа Nante серии HFP-4(5) (50А-170А)
• Пластиковые шинопроводы повышенной прочности Nante серии HFP55-4 (50А-170А)
• Шинопровод Nante серии HFP- X-n/m (50А-80А)
• Троллейные шинопроводы Nante серии HFP52 (35А-240А)
• Токопроводная система Nante серии HFP95 (50А-100А)
• Троллейные пластмассовые и алюминиевые шинопроводы закрытого типа Nante серии HFP-4(5) (50А-170А)
• Пластиковые шинопроводы повышенной прочности Nante серии HFP55-4 (50А-170А)
• Шинопровод Nante серии HFP- X-n/m (50А-80А)
Токосъемники для шинопроводов Nante HFP серии HFP-52
Токосъемники для шинопроводов Nante HFP серии HFP-95
Ассортимент токосъемников Nante HFP:
Токосъемники для шинопроводов Nante HFP серии HFP-56
Троллейные шинопроводы Nante серии HFP56 35А-240А
Троллейные шинопроводы Nante серии HFP – система закрытого шинопровода средней мощности, предназначенная для монтажа внутри и снаружи зданий. Стыковка секций осуществляется с помощью соединительных, пластиковых муфт. Подвод напряжения на шинопровод организован через специальную токоподводящую секцию, линейного или концевого типа.
Nante HFP56 35А-240А
Ток линии: 35,50,65,80,100,120,140,170,210,240А
Токосъемники: 25А, 40А, 60А, 80А
Напряжение: 600В
Количество проводников: 3, 4
Длина секции: 4 метра
Материалы шин: медь
Температура: -30С +70С.
Токосъемники для шинопроводов Nante HFP серии HFP-56
Токосъёмники для 4х жильных шинопроводов 25-40A
25A - 40A используется при изгибах (R>800)
Токосъемник 60A используется при изгибах (R>1600)
Соединительный кабель
25 A, 2.5мм2/core x 4
40 A, 4.0 мм2/core х 3 +2.5 мм2/core x 1
60 A, 4.0 мм2/core х 6 +2.5 мм2/core x 2
Тип | Вес, кг | Количество жил | Ток, А | Номер |
| 56JD-4/25 | 0,49 | 4 | 25 | 563125 |
| 56JD-4/40 | 0,52 | 4 | 40 | 563140 |
Токосъёмники для 4х жильных шинопроводов 60A
Токосъемник 25A используется для 35A-50A
Токосъемник 40A используется для 65A-120A
Макс. скорость 150 м/мин
Соединительный кабель
25 A, 2.5мм2/core x 4
40 A, 4.0 мм2/core х 3 +2.5 мм2/core x 1
60 A, 4.0 мм2/core х 6 +2.5 мм2/core x 2
Тип | Вес, кг | Количество жил | Ток, А | Номер |
| 56JD-4/60 | 0,99 | 4 | 60 | 563160 |
Токосъёмники для 4х жильных шинопроводов 80A
Токосъемник 80A используется для 140A-240A
Макс. скорость 135 м/мин
Соединительный кабель
25 A, 2.5мм2/core x 4
40 A, 4.0 мм2/core х 3 +2.5 мм2/core x 1
60 A, 4.0 мм2/core х 6 +2.5 мм2/core x 2
Тип | Вес, кг | Количество жил | Ток, А | Номер |
| 56JD-4/80 | 1,23 | 4 | 80 | 563180 |
Токосъёмники для 3х жильных шинопроводов 80A
Токосъёмник используется при изгибах (R≥ 2500)
Токосъёмник 80А используется для 140A-240A
Макс. скорость 135 м/мин
Соединительный кабель
80 A, (6.0 мм2 x2/core) X 3
Длина: 1 м.
Тип | Вес, кг | Количество жил | Ток, А | Номер |
| 56JD-4/40 | 0,85 | 3 | 80 | 568033 |
Троллейные шинопроводы Nante серии HFP52 35А-240А
Троллейные шинопроводы Nante серии HFP52 представляют собой надежную шинопроводную систему с корпусом из высокопрочного ПВХ. Используются для питания электрооборудования в цехах, системах хранения и тд. Конструкция токосъемника и корпуса шинопровода предотвращает перепутывание фаз.
Nante HFP52 35А-240А
Ток линии: 35,50,65,80,100,120,140,170,210,240А
Токосъемники: 25А, 40А
Максимальная скорость: 110 м/мин (с уплотнением) / 135 м/мин
Напряжение: 600В
Количество проводников: 4(5,6,7)
Длина секции: 4 метра
Материалы шин: медь
Температура: -30С +70СТокосъемники для шинопроводов Nante HFP серии HFP-52

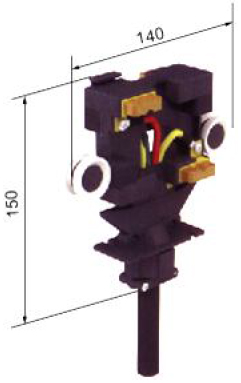

Токосъёмники 25-40A, 4 жилы
Токосъемник 25A - 40A используется при изгибах(R˃800)
Токосъемник 25A используется для тока 35A-50A.
Токосъемник 40A используется для тока 65A-120A
Макс. скорость 150 м/мин
(Для шинопроводов с уплотнением до 110 м/мин)
Соединительный кабель
25A, 2.5мм2/X4
40A, 4.0мм2/Х4
Длина 0,8 м (кабель длиннее по запросу)
Тип | Вес, кг | Количество жил | Ток, А | Номер |
52JD-4/25 | 0,52 | 4 | 25 | 523125 |
52JD-4/40 | 0,61 | 4 | 40 | 523140 |
Токосъёмники 25-40A, 7 жил
Макс. скорость 135 м/мин
(Для шинопроводов с уплотнением до 110 м/мин)
Соединительный кабель
25A, 2.5мм2/X9
40A, 4.0мм2/Х9
Длина 0,8 м (кабель длиннее по запросу)
Тип | Вес, кг | Количество жил | Ток, А | Номер |
52JD-7/25 | 0,98 | 7 | 25 | 523225 |
52JD-7/40 | 1,07 | 7 | 40 | 523240 |

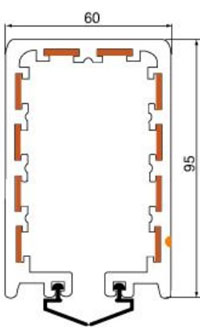

Токопроводная система Nante серии HFP95 50А-100А
Токопроводная система Nante серии HFP 95 представляет собой контактно-закрытую систему шинопроводов для питания электрооборудования на токи от 50А до 100А. Ширина проводника: 12 мм.
Nante HFP95 50А-100А
Ток линии: 50А, 80А,
100А
Токосъемники: 25А, 40А
Максимальная скорость: 110 м/мин
(с уплотнением) / 135 м/мин
Напряжение: 600В
Количество проводников: 10
Длина секции: 4 метра
Материалы шин: медь
Температура: -30С +70С.Токосъемники для шинопроводов Nante HFP серии HFP-95
Токосъёмники 25-40A, 5-10 жил
Макс. скорость 135 м/мин
(Для шинопроводов с уплотнением до 110 м/мин)
Соединительный кабель
25A, 2.5мм2/X9
40A, 4.0мм2/Х9
Длина 1 м (кабель длиннее по запросу)
Тип | Вес, кг | Количество жил | Ток, А | Номер |
95JD-5/25 | 1,05 | 5 | 25 | 953125 |
95JD-5/40 | 1,13 | 5 | 40 | 953140 |
95JD-8/25 | 1,25 | 8 | 25 | 953225 |
95JD-8/40 | 1,35 | 8 | 40 | 953240 |
95JD-10/25 | 1,45 | 10 | 25 | 953325 |
95JD-10/40 | 1,60 | 10 | 40 | 953340 |

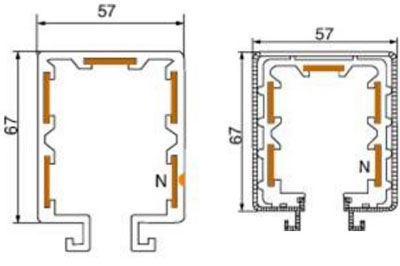

Троллейные пластмассовые и алюминиевые шинопроводы закрытого типа серии HFP-4(5) 50А-170А
Серия шинопроводов Nante малой мощности закрытого типа серии HFP-4(5) с корпусом из алюминия и пластика. Соединение секций выполняется с помощью пластиковых муфт. Ширина жилы 17,6 мм
Nante HFP-4(5)
50А-170А
Ток линии: 50, 80,
100, 120, 140, 170А
Напряжение: 600В
Количество проводников: 4 (5)
Длина секции: 4 метра
Материалы шин: медь
Температура: -30С +70СПластиковые шинопроводы повышенной прочности Nante серии HFP55-4 50А-170А
Пластиковый шинопровод закрытого типа серии HFP55-4 рассчитан на питание оборудование малой мощности (до 170А). Ширина жилы 14,5 мм
Nante HFP55-4
50А-170А
Ток линии: 50, 80,
100, 120, 140, 170А
Напряжение: 600В
Количество проводников: 4
Длина секции: 4 метра
Материалы шин: медь
Температура: -30С +70СШинопровод Nante серии HFP- X-n/m 50А-80А
Шинопровод Nante серии HFP-X используется для построения закрытой троллейной шинопроводной системы внутри или снаружи зданий. Подходит для питания электрооборудования на токи от 50А до 80А. Ширина жилы 10 мм.
Nante HFP- X-n/m 50А-80А
Ток линии: 50А, 80А
Напряжение: 600В
Количество проводников: 10-16
Длина секции: 4 метра
Материалы шин: медь
Температура: -30С +70С
