Компания Gasori S.L.
Испанская компания Gasori
S. L была создана в 1984 году. Компания производит электротехническое
оборудование, многокомпонентные систем электропитания, троллейные шинопроводы,
кабели. Компания владеет собственными производственными центрами в Испании,
Германии, Индии, Мексике. Продукция Gasori S. L соответствует международным
стандартам качества, подтвержденными сертификатами и патентами.
Ассортимент троллейных шинопроводов Gasori S. L.:
Ассортимент токосъемников Gasori:
Токосъемники для шинопроводов Gasori серии Mini-Moductor
Токосъемники для шинопроводов Gasori серии Moductor
Троллейные шинопроводы Gasori серии MODUCTOR
Троллейные шинопроводы Gasori серии MODUCTOR (MULTICONDUCTOR MODULAR SYSTEM) представляет собой закрытую токоподводящую систему на токи от 25 до 140А. Секции шинопровода снабжены проводниками из медной полосы, размещенными в изолированном корпусе, для последовательной сборки. Соединение проводников выполняется с помощью медных пластин, гаек и болтов. В стандартной комплектации троллейный шинопровод укомплектован защитными резиновыми лентами, что является преимуществом для повышения степени защиты, что позволяет рекомендовать токоподвод для цементных, металлургических, литейных и других компаний где требуется повышенная степень защиты.
Ток линии: 25, 40, 60, 80,100,140A
Токосъемники: 35A + сдвоенные
Напряжение: 500В
Длина секции: 4 м
Количество жил: 4,5
Материал корпуса: ПВХ
Скорость токосъёмников: одиночные 160 м/мин (90м/мин), сдвоенные 130 м/мин (70 м/мин)
Температура: -30⁰С +55⁰С
Степень защиты: IP23.
Токосъемники для шинопроводов Gasori серии Moductor

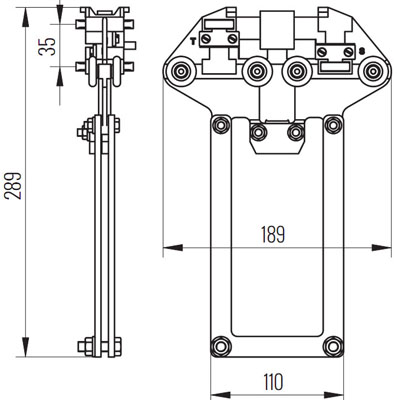

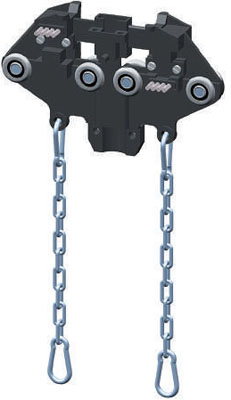

Токосъемник 4 x 35A RG 14
Корпус токосъёмника выполнен из изоляционного материала и 4 металлографитовых щеток N-51 с пружинами из нержавеющей стали 302. Он перемещается с помощью металлических шарикоподшипников. Чтобы избежать какой-либо ошибки при подключении фаз, тележка подходит только в одном положении для перемещения по внутренней части корпуса: одна сторона коллектора имеет обратный круглый стопор. Он поставляется подключенным к щеткам с круглым кабелем 4G4 мм2. Оснащен двумя тягово-сцепными цепями для фиксации, к буксирной руке.
Максимальная скорость: 160m / мин. 90 м / мин в кривых.
Соответствующий буксирный рычаг - RG 06
Токосъемник 5 x 35A RG 15
Корпус токосъёмника выполнен из изоляционного материала и 5 металлографитовых щеток N-51 с пружинами из нержавеющей стали 302. Он перемещается с помощью металлических шарикоподшипников. Чтобы избежать какой-либо ошибки при подключении фаз, тележка подходит только в одном положении для перемещения по внутренней части корпуса: одна сторона коллектора имеет обратный круглый стопор. Он поставляется подключенным к щеткам с круглым кабелем 5G4 мм2. Оснащен двумя тягово-сцепными цепями для фиксации, к буксирной руке. Вес: 820 г
Максимальная скорость: 160m / мин. 90 м / мин в кривых.
Соответствующий буксирный рычаг - RG 06

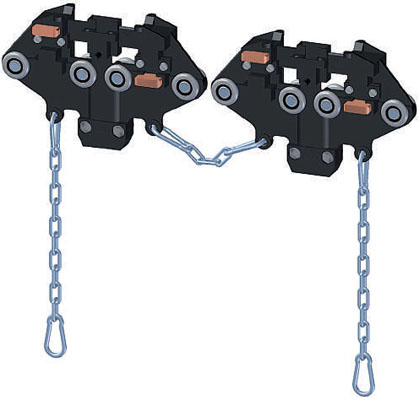

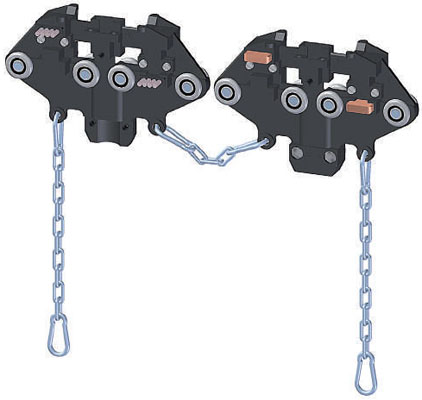

Двойной токосъемник 2 (4 x 35A) объединенный. RG 24
Необходимо для токов между 35А и 70A. Кроме того, двойной токосъемник должен быть собран в установках, для которых требуется изолирующая секция RG 12. Состоит из соединения, с цепью и двух токоприемников RG 14
Максимальная скорость: 130 м/мин. В изогнутых 70 м/мин. Соответствующий буксирный рычаг - RG 08 Вес: 1,526 кг
Двойной токосъемник 2 (5 х 35А) объединенный. RG 25
Необходимо для токов между 35А и 70A. Кроме того, двойной токосъемник должен быть собран в установках, для которых требуется изолирующая секция RG 12. Состоит из соединения, с цепью и двух токосъёмников RG 15
Максимальная скорость: 130 м/мин. В изогнутых 70 м/мин. Соответствующий буксирный рычаг - RG 08 Вес: 1,69 кг

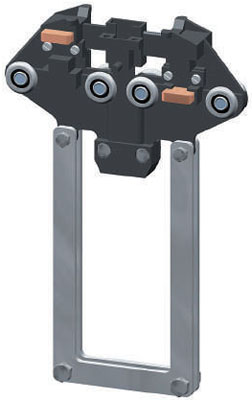

Токосъемник под буксирующий рычаг 4 X 35A. RG 14 POL
Корпус изготовлен из изолирующего материала и 4 металлографитовых щетки N-51 с пружинами из нержавеющей стали 302. Он перемещается с помощью металлических шарикоподшипников. Чтобы избежать перестановки фаз, коллектор имеет только одно положение для перемещения внутри корпуса: на одной стороне коллектора имеется круглый упор против инвертора. Он поставляется подключенным к щеткам с 1,6 м круглого кабеля 4G 2,5 мм2.
Максимальная скорость: 160m / мин. В кривых 90 м / мин.
Соответствующий буксирный рычаг - RG 06-POL.
4-х жильный токосъемник для чистки линии RG 16
Изготовлен из изолирующего материала и 4 чистящих щетки из нейлона 0,5 мм с пружинами из нержавеющей стали 302. Он перемещается с помощью металлических шарикоподшипников. Чтобы избежать перестановки фаз, коллектор имеет только одно положение для перемещения внутри корпуса: одна сторона коллектора имеет круглую остановку против инвертора. Оснащен двумя тягово-сцепными цепями для фиксации к буксирному рычагу.
Максимальная скорость: 160 м / мин. В изогнутых 90м / мин.
Соответствующий буксирный рычаг - RG 06
Вес: 690 г.
5-и жильный токосъемник для чистки линии RG 17
Изготовлен из изолирующего материала и 5 чистящих щетки из нейлона 0,5 мм с пружинами из нержавеющей стали 302. Он перемещается с помощью металлических шарикоподшипников. Чтобы избежать перестановки фаз, коллектор имеет только одно положение для перемещения внутри корпуса: одна сторона коллектора имеет круглую остановку против инвертора. Оснащен двумя тягово-сцепными цепями для фиксации к буксирному рычагу.
Максимальная скорость: 160 м / мин. В изогнутых 90м / мин.
Соответствующий буксирный рычаг - RG 06
Вес: 702 г.
Двойной токосъемник для чистки линии 4 х 35 А объединенный RG 26
Состоит из соединения с цепью токосъемника ref. RG 14 и токосъемника для очистки линии ref. RG16 Максимальная скорость: 130 м / мин. В изогнутых 70м / мин. Соответствующий буксирный рычаг - RG 08 Вес: 1,43кг
Двойной токосъемник для чистки линии 5x35 объединенный RG 27
Состоит из соединения с цепью токосъемника RG 15 и токосъемника для очистки линии RG17 Максимальная скорость: 130 м / мин. В изогнутых 70м / мин. Соответствующий буксирный рычаг - RG 08 Вес: 1,454 кг

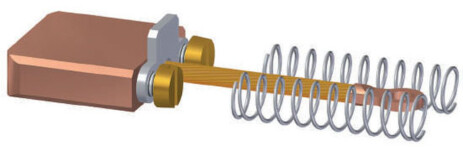

Щетка из карбона RG 11
Изготовлен из графита и меди, качество N 51, прижимается к проводникам с помощью пружин из нержавеющей стали AISI302. Рекомендуется регулярно отслеживать степень износа и по мере стачивания необходимо своевременно осуществлять замену. Щетка снабжена пружинами.

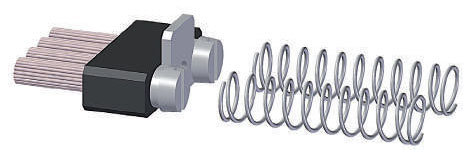

Щетка для чистки RG 13
Изготовлен из нейлона толщиной 0,5 мм, нажимая на проводники с помощью пружин из нержавеющей стали 302. Этот элемент необходимо заменить после износа. Он снабжен пружинами. Вес: 12 г.

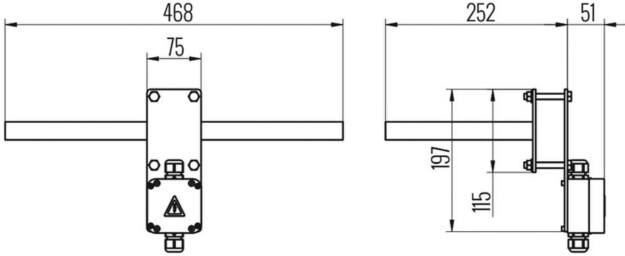

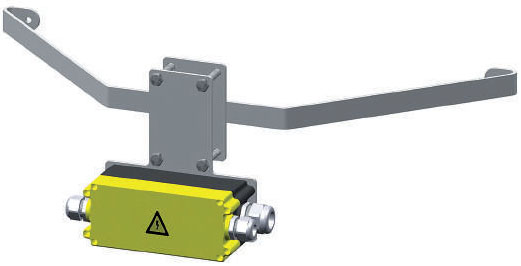

Рама для токосъемника 35 A + распределительная коробка. RG 06
В оцинкованной стали. Необходим для буксировки тоеосъемника (для RG 14, RG15, RG16 или RG 17) для перемещения по линии. Для установки с помощью стальной плиты с гайками и болтами, убедитесь, что она центрирована и правильно выровнена по линии. Подходит к токосъемнику с помощью цепей, чтобы обеспечить горизонтальное и вертикальное отклонения вдоль установки. Включает распределительную коробку с клеммами и двумя сальниками (один входной и другой выпускной).

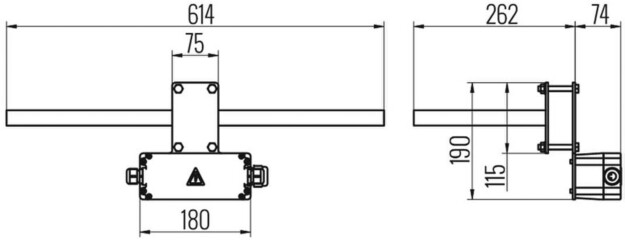

Рама для токосъемника 70 A + распределительный ящик. RG 08
Необходим для буксировки токосъемника (RG 24, RG 25, RG26 или RG27) для его перемещения по линии. Те же характеристики, что и рычаг ref. RG 06, но длиннее и включает соединительную коробку с клеммами для большей секции и 3 клапана (2 для входа и 1 для выхода).
Троллейные шинопроводы Gasori серии MINI MODUCTOR
Троллейные шинопроводы Gasori серии MINI MODUCTOR это новая серия, рассчитанная на небольшие токи 15, 25, 40, 60А. Предназначена для электропитания подъемников, кранов, автоматизированных складов, транспортных линий. Линия шинопровода имеет прочный пластиковый корпус, внутри которого размещаются жилы. Соединение между токопроводящими стержнями выполнено с помощью соединительных пластин, винтом и гайкой.
Ток линии: 15А, 25А, 40A, 60А
Токосъемники: 25А, 2 х 50А
Напряжение: 500В
Длина секции: 4 м
Количество жил: 4,5
Материал корпуса: ПВХ
Температура: -30⁰С +55⁰С
Степень защиты: IP13.
Токосъемники для шинопроводов Gasori серии Mini-Moductor
Токосъемник 25 А
Корпус токосъемника изготовлен из диэлектрического материала и оснащено металлографическими счетками. Оснащен 4 роликами.
Чтобы избежать нессответствия фаз токосъемник имеет специальный элемент совместимый с пазом секции только в одном положении.
Поставляется в комплекте с металлической скобой необходимой для крепления его к буксировочной раме, в зависимости от назначения может оснащаться кабелями 4G4мм2 или 5G4мм2, длина которых может достигать 3 хметров.
Кол-во счеток | Артикул | Вес (г.) |
| 4 | RGMM14 | 1111 |
| 5 | RGMM15 | 1155 |

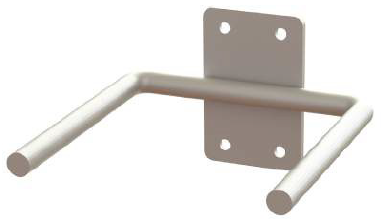

Рама токосъемника 25 А RGMM06
Изготавливается из оцинкованной стали.
Закрепляется к подвижной части потребителя путем сварки либо с помощью болтового соединения.
Вес: 1.650г.

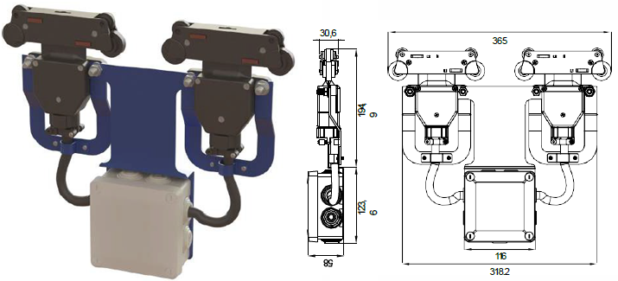

Двойной токосъемник 50 А
Предназначен для токов от 25А до 60A, потребителей оснащенных преобразователями частоты.
Состоит из двух отдельных токосъемников (RGMM14 или RGMM15) соединенных между собой металлической пластиной и имеющих общую распределительную коробку. Поставляется с кабелями до распределительной коробки.
Кол-во щеток | Артикул | Вес (г.) |
| 4 | RGMM24 | 1861 |
| 5 | RGMM25 | 2088 |

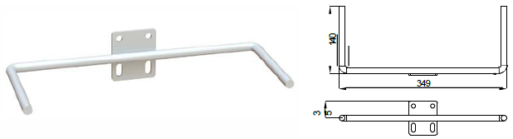

Рама токосъемника 50 А RGMM08
Изготавливается из оцинкованной стали.
Закрепляется к подвижной части потребителя путем сварки либо с помощью болтового соединения.
Вес: 1.850г.

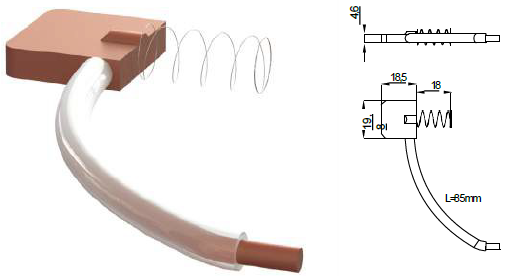

Щетка токосъемника RGMM11
Щетка токосъемника это расходный материал, постепенно изнашивается и требует замены. Изготавливается в соответствии с UNE-EN-20027-1 и стандартами: 1978 and IEC276:1968+A1:1997.
Они изготавливаются из сплава меди и графита.
Вес: 12г.
