Компания AKAPP-STEMMANN
Компания AKAPP-STEMMANN специализируется на проектировании и производстве троллейных шинопроводов и систем электроснабжения для предприятий логистики, транспортной инфраструктуры, сельского хозяйства, сборочных цехов, в том числе для решения специфических задач и работы в экстремальных условиях Бренд входит в состав международной корпорации Wabtec Netherlands. Продукция AKAPP-STEMMANN представлена более чем в 65 странах.
Ассортимент токосъемников AKAPP-STEMMANN:
Стандартные токосъемники СL4-40/G
4-х жильный токосъемник со стандартным набором колес и кабелем подключения со стандартной длиной 1 м., подходит для всех ПВХ-корпусов типа RС. Максимальная скорость движения: 80 м/мин.
| Артикул | Наименование | Расширение | Макс. сила тока ID=100%, A | Количество полюсов | Макс. скорость, м/мин |
| 1088610 | Токосъемник + кабель CL4-40/G | 31 | 4 | 80 | |
1088610.B0002 | Токосъемник + кабель CL4-40/G | /2м | 31 | 4 | 80 |
1088610.B0003 | Токосъемник + кабель CL4-40/G | /3м | 31 | 4 | 80 |
1088610.B0004 | Токосъемник + кабель CL4-40/G | /4м | 31 | 4 | 80 |
1088610.B0005 | Токосъемник + кабель CL4-40/G | /5м | 31 | 4 | 80 |
Токосъемные модули CL4-40/BMV/TTB
Токосъемный модуль CL4-40/G уже в собранном виде, вместе с буксирным кронштейном BMV35 и транзитной коробкой TTB35.
| Артикул | Наименование | Макс. сила тока ID=100%, A | Количество полюсов | Макс. скорость, м/мин |
| 1088650 | Токосъемный модуль CL4- 40/G/BMV/TTB | 31 | 4 | 80 |
Угольные щетки и скользящие башмаки
| Артикул | Описание | Тип |
| 1410601 | Парная угольная щетка | C91D* |
| 1410631 | Парная угольная щетка для заземления | C91DA |
| 1331930 | Скользящие башмачки |
Токосъемники PCT4
Токосъемники типа PCT4 позволяют подключать 3-4 проводника с номинальной пропускной способностью электрического тока до 125А (рабочий цикл 80%).
Токосъемники типа PCT4 могут эксплуатироваться при температурах до -30°С, что особенно важно для складов, где применяется глубокая заморозка хранящейся продукции. Токосъемные тележки снабжены выводами для подключения кабелей сечением 4- 25 мм2. Устойчивая конструкция токосъемника (токосъемной тележки) в сочетании с непрерывным медными жилами позволяют достигать очень высоких скоростей очень высоких скоростей перемещения токосъемного модуля, в стандартном исполнении -- до 500 м/мин!
Токосъемные тележки PCT4-..-125/BI
Токосъемники (токосъемные тележки) данного типа обеспечивают передачу тока силой до 125А (рабочий цикл 80%). Они оснащены двойными угольными щетками, которые с помощью внутренней проводки подключены к встроенной в токосъемный модуль соединительной коробке через кабельные вводы М40 и М20.
Параболические колесики повышенной износоустойчивости беспрепятственно передвигаются в пазах токоподвода, не стирая при этом пластика самого корпуса и не оставляя при этом отложений пластиковой пыли на медных проводников. Износ угольных щеток и отложение угольной пыли также сведены к минимуму.
Применение четырех-пружинной конструкции значительно уменьшает амплитуду вертикальных и горизонтальных колебаний токосъемника, возникающих в ходе перемещения складского крана.
| Артикул | Описание | Тип |
| 2012360 | Токосъемник 3-полюсный - 125A | PCT4-3-125/BI |
| 2012370 | Токосъемник 4-полюсный - 125A | PCT4-4-125/BI |
Опорный кронштейн PCT4-MB125
Материал: оцинкованная сталь, с монтажными отверстиями для крепления к буксирным механизмам подвижного оборудования. Имеющиеся в кронштейне прорези позволяют отрегулировать положение тележки в вертикальной плоскости.
| Артикул | Описание | Тип |
| 2010270 | Опорный кронштейн с крепежными приспособлениями | PCT4-MB125 |
Токосъемники PCT7
Токосъемники типа PCT7 позволяют подключать 4-7 проводников с номинальной пропускной способностью электрического тока до 125А (рабочий цикл 80%).
Токосъемники типа PCT7 могут эксплуатироваться при температурах до -30°С, что особенно важно для складов, где применяется глубокая заморозка хранящейся продукции. Тележки снабжены выводами для подключения кабелей сечением 4-25 мм2. Устойчивая конструкция токосъемной тележки в сочетании с непрерывным медными жилами позволяют достигать очень высоких скоростей перемещения токосъемного модуля, в стандартном исполнении -- до 500 м/мин!
Токосъемные тележки PCT7-..-125/BI
Токосъемники (токосъемные тележки) данного типа обеспечивают передачу тока силой до 125А (рабочий цикл 80%). Они оснащены двойными угольными щетками, которые с помощью внутренней проводки через кабельные вводы М40 и М20 подключены к встроенной в токосъемный модуль соединительной коробке. Параболические колесики повышенной износоустойчивости беспрепятственно передвигаются в пазах токоподвода, не стирая при этом пластика самого корпуса и не оставляя при этом отложений пластиковой пыли на медных проводников. Износ угольных щеток и отложение угольной пыли также сведены к минимуму.
Применение четырех-пружинной конструкции значительно уменьшает амплитуду вертикальных и горизонтальных колебаний токосъемника, возникающих в ходе перемещения складского крана.
| Артикул | Описание | Тип |
| 2012360 | Токосъемник 4-полюсный 125A | PCT7-4-125/BI |
| 2012370 | Токосъемник 5-полюсный 125A | PCT7-5-125/BI |
| 2012380 | Токосъемник 6-полюсный 125A | PCT7-6-125/BI |
| 2012350 | Токосъемник 7-полюсный 125A | PCT7-7-125/BI |
Опорный кронштейн PCT7-MB125
Материал: оцинкованная сталь, с монтажными отверстиями для крепления к буксирным механизмам подвижного оборудования. Имеющиеся в кронштейне прорези позволяют отрегулировать положение тележки в вертикальной плоскости.
| Артикул | Описание | Тип |
| 2010270 | Опорный кронштейн с крепежными приспособлениями | PCT7-MB125 |
Токосъемники PCT10
Токосъемники (токосъемные тележки) типа PCT10 позволяют подключать от 5 до 10 проводников с номинальной пропускной способностью электрического тока до 125А (рабочий цикл 80%) или до 250А при использовании параллельно подключенных угольных щеток.
Токосъемники (токосъемные тележки) типа PCT10 могут эксплуатироваться при температурах до -30°С, что особенно важно для складов, где применяется глубокая заморозка хранящейся продукции. Тележки снабжены выводами для подключения кабелей сечением 4-25 мм2.
Устойчивая конструкция токосъемника в сочетании с непрерывным медными жилами позволяют достигать очень высоких скоростей перемещения токосъемного модуля, в стандартном исполнении -- до 500 м/мин!
Токосъемные тележки PCT10-..-125/BI
Токосъемники (токосъемные тележки) данного типа обеспечивают передачу тока силой до 125А (рабочий цикл 80%). Они оснащены двойными угольными щетками, которые с помощью внутренней проводки подключены к встроенной в токосъемный модуль соединительной коробке через кабельные вводы М40 и М20.Параболические колесики повышенной износоустойчивости беспрепятственно передвигаются в пазах токоподвода, не стирая при этом пластика самого корпуса и не оставляя при этом отложений пластиковой пыли на медных проводников. Износ угольных щеток и отложение угольной пыли также сведены к минимуму.
Применение четырех-пружинной конструкции значительно уменьшает амплитуду вертикальных и горизонтальных колебаний токосъемника, возникающих в ходе перемещения складского крана.
| Артикул | Описание | Тип |
| 2031100 | Токосъемник 10-полюсный 125A | PCT10-10-125/BI-63/20 |
| 2031105 | Токосъемник 9-полюсный 125A | PCT10-9-125/BI-63/20 |
| 2031110 | Токосъемник 8-полюсный 125A | PCT10-8-125/BI-63/20 |
| 2031120 | Токосъемник 6-полюсный 125A | PCT10-6-125/BI-63/20 |
| 2030555 | Направляющая щеток | PCT10-G |
| 2030166 | Монтажный кронштейн с креплениями | PCT10-MB125 |
Опорный кронштейн PCT10-MB125
Изготавливается из оцинкованной стали, имеет монтажные отверстия для крепления к буксирным механизмам подвижного оборудования. Имеющиеся в кронштейне прорези позволяют отрегулировать положение тележки в вертикальной плоскости.
Токосъемники Pro-Ductor

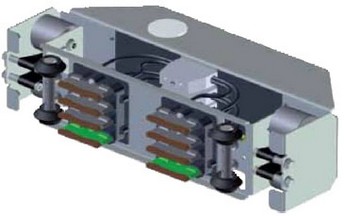

Токосъемники PCT4
Токосъемники типа PCT4 позволяют подключать 3-4 проводника с номинальной пропускной способностью электрического тока до 125А (рабочий цикл 80%).
Токосъемники типа PCT4 могут эксплуатироваться при температурах до -30°С, что особенно важно для складов, где применяется глубокая заморозка хранящейся продукции. Токосъемные тележки снабжены выводами для подключения кабелей сечением 4- 25 мм2. Устойчивая конструкция токосъемника (токосъемной тележки) в сочетании с непрерывным медными жилами позволяют достигать очень высоких скоростей очень высоких скоростей перемещения токосъемного модуля, в стандартном исполнении -- до 500 м/мин!
Токосъемные тележки PCT4-..-125/BI
Токосъемники (токосъемные тележки) данного типа обеспечивают передачу тока силой до 125А (рабочий цикл 80%). Они оснащены двойными угольными щетками, которые с помощью внутренней проводки подключены к встроенной в токосъемный модуль соединительной коробке через кабельные вводы М40 и М20.
Параболические колесики повышенной износоустойчивости беспрепятственно передвигаются в пазах токоподвода, не стирая при этом пластика самого корпуса и не оставляя при этом отложений пластиковой пыли на медных проводников. Износ угольных щеток и отложение угольной пыли также сведены к минимуму.
Применение четырех-пружинной конструкции значительно уменьшает амплитуду вертикальных и горизонтальных колебаний токосъемника, возникающих в ходе перемещения складского крана. В таблице внизу данной страницы представлены характеристики модификаций тележек данного типа.

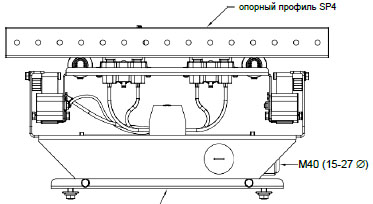

Опорный кронштейн PCT4-MB125
Материал: оцинкованная сталь, с монтажными отверстиями для крепления к буксирным механизмам подвижного оборудования. Имеющиеся в кронштейне прорези позволяют отрегулировать положение тележки в вертикальной плоскости.
Токосъемники PCT7
Токосъемники типа PCT7 позволяют подключать 4-7 проводников с номинальной пропускной способностью электрического тока до 125А (рабочий цикл 80%).
Токосъемники типа PCT7 могут эксплуатироваться при температурах до -30°С, что особенно важно для складов, где применяется глубокая заморозка хранящейся продукции. Тележки снабжены выводами для подключения кабелей сечением 4-25 мм2. Устойчивая конструкция токосъемной тележки в сочетании с непрерывным медными жилами позволяют достигать очень высоких скоростей перемещения токосъемного модуля, в стандартном исполнении -- до 500 м/мин!
Токосъемные тележки PCT7-..-125/BI
Токосъемники (токосъемные тележки) данного типа обеспечивают передачу тока силой до 125А (рабочий цикл 80%). Они оснащены двойными угольными щетками, которые с помощью внутренней проводки через кабельные вводы М40 и М20 подключены к встроенной в токосъемный модуль соединительной коробке. Параболические колесики повышенной износоустойчивости беспрепятственно передвигаются в пазах токоподвода, не стирая при этом пластика самого корпуса и не оставляя при этом отложений пластиковой пыли на медных проводников. Износ угольных щеток и отложение угольной пыли также сведены к минимуму.
Применение четырех-пружинной конструкции значительно уменьшает амплитуду вертикальных и горизонтальных колебаний токосъемника, возникающих в ходе перемещения складского крана.

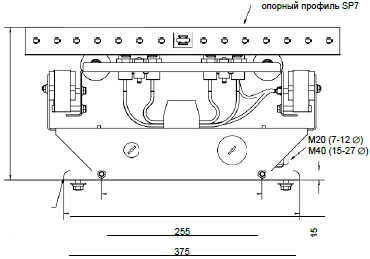

Опорный кронштейн PCT7-MB125
Материал: оцинкованная сталь, с монтажными отверстиями для крепления к буксирным механизмам подвижного оборудования. Имеющиеся в кронштейне прорези позволяют отрегулировать положение тележки в вертикальной плоскости.
Токосъемники PCT10
Токосъемники (токосъемные тележки) типа PCT10 позволяют подключать от 5 до 10 проводников с номинальной пропускной способностью электрического тока до 125А (рабочий цикл 80%) или до 250А при использовании параллельно подключенных угольных щеток.
Токосъемники (токосъемные тележки) типа PCT10 могут эксплуатироваться при температурах до -30°С, что особенно важно для складов, где применяется глубокая заморозка хранящейся продукции. Тележки снабжены выводами для подключения кабелей сечением 4-25 мм2.
Устойчивая конструкция токосъемника в сочетании с непрерывным медными жилами позволяют достигать очень высоких скоростей перемещения токосъемного модуля, в стандартном исполнении -- до 500 м/мин!
Токосъемные тележки PCT10-..-125/BI
Токосъемники (токосъемные тележки) данного типа обеспечивают передачу тока силой до 125А (рабочий цикл 80%). Они оснащены двойными угольными щетками, которые с помощью внутренней проводки подключены к встроенной в токосъемный модуль соединительной коробке через кабельные вводы М40 и М20.Параболические колесики повышенной износоустойчивости беспрепятственно передвигаются в пазах токоподвода, не стирая при этом пластика самого корпуса и не оставляя при этом отложений пластиковой пыли на медных проводников. Износ угольных щеток и отложение угольной пыли также сведены к минимуму.
Применение четырех-пружинной конструкции значительно уменьшает амплитуду вертикальных и горизонтальных колебаний токосъемника, возникающих в ходе перемещения складского крана. В таблице внизу данной страницы представлены характеристики модификаций тележек данного типа.
Опорный кронштейн PCT10-MB125
Изготавливается из оцинкованной стали, имеет монтажные отверстия для крепления к буксирным механизмам подвижного оборудования. См. информацию на стр. 23. Имеющиеся в кронштейне прорези позволяют отрегулировать положение тележки в вертикальной плоскости.
Токосъемники для кранов, работающих на нескольких проходах
Для беспрепятственного перемещения по переходным секциям токосъемники устанавливаются на специальную направляющую конструкцию.
В качестве переходной секции могут быть использованы изогнутые корпуса троллей системы Продактор. Радиус изгиба должен составлять от 1200 до 4000 мм.
Использование токосъемников со специальной конструкцией позволяет поддерживать непрерывный контакт угольных щеток токосъемной тележки с токопроводящими медными жилами.
Токосъемники типа PCT7-.-63/CA/.. для кранов, работающих на разных проходах.
Один токосъемник обеспечивает макс. пропускную силу тока до 63A (80% рабочий цикл). Токосъемник такого типа может иметь 4, 5, 6 или 7 полюсов.
На краны, работающие на нескольких проходах, электроэнергия подается с помощью токосъемников (токосъемных тележек) со специальной направляющей конструкцией. Благодаря параллельной установке таких токосъемных тележек сохраняется непрерывная подача электроэнергии в момент перехода крана с одного прохода на другой.
Комплект кроншейтнов PCT-SB for PCT7-.-63/CA/..
включает 2 стальных кронштейна, которые закрепляются по обеим сторонам токосъемной тележки. С их помощью токосъемник устанавливается на буксирный рычаг подвижного оборудования.
Кронштейн для датчика PCT63 for PCT7-.-63/CA/..
Для монтажа индуктивного датчика,Ø18 мм, (в комплект поставки не входит), на колесную базу токосъемника устанавливается кронштейн PCT63. С помощью сигналов датчика происходит включение/отключение токосъемника во время смены рабочего прохода.
